Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

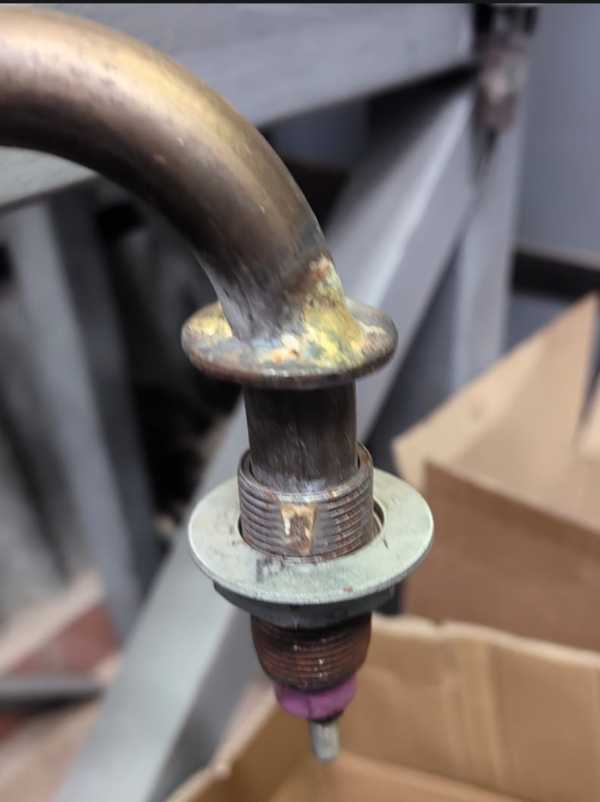

Сравните изгиб GT 65 D13 1200 с формой на фото
- Форма и изгиб: Сравните изгиб старого нагревателя с формой на фото. Ваш образец должен повторять ту же геометрию для установки в штатное место.
- Тип крепления: Убедитесь, что на вашей детали стоит резьбовой штуцер с прижимной шайбой, как на изображении.
- Выводы и изолятор: Проверьте, что контактный стержень выходит из керамического изолятора и затягивается гайкой.
- Материал оболочки: Визуально оцените цвет и поверхность трубки. На фото оболочка похожа на медный сплав.
- Маркировка: Сверьте код с вашей старой деталью: ТЭН GT 65 D13 1200. Если цифры совпадают, мы делаем точно такую же по вашему образцу, фото или чертежу.
Пришлите фото трубчатого ТЭН GT 65 с двух сторон и крепления
- Фото старого нагревателя с двух сторон (общий вид и крупно крепление).
- Замер длины по осям трубки (от края до края изгиба).
- Фото шильдика или маркировки оборудования, где стоял ТЭН.
- Уточните, какая среда (вода, масло, воздух) и температура в рабочей зоне.
- Если есть остатки накипи или окислов, укажите, с чем контактировала трубка.
- Приложите эскиз с размерами, если меняете посадочное место.
Изменим длину, мощность 1200 Вт или напряжение для D13
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления и материал оболочки под среду и условия работы заказчика. Для этого достаточно прислать старый нагреватель и техническое задание.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе ТЭН устанавливается в баке через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
У меня такое же крепление, но нужно другое напряжение, вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, мы пересчитаем параметры под вашу деталь.
Можно ли изменить длину трубки, чтобы подогнать под другой бак?
Да, изменим длину и изгиб. Для этого приложите чертёж или эскиз посадочного места.
У меня агрессивная среда, подойдёт ли медный сплав для неё?
Нет, для агрессивной среды закажите материал оболочки из нержавеющей стали. Мы сделаем по вашему образцу.
У меня резьба крупнее, чем на штуцере на фото, вы подберёте крепление?
Да, сделаем любой типоразмер резьбы и прижимной шайбы под ваш фланец или гнездо. Пришлите образец или размер резьбы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
