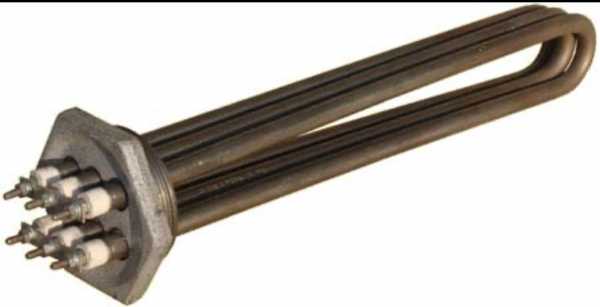

Из чего собран блок ТЭН 9,45 кВт
В каталогах блок ТЭН обычно описывают как несколько трубчатых нагревателей, установленных в общем присоединительном узле. В названии этого товара указаны мощность 9,45 кВт, напряжение 380 В, длина 100 см и резьба 2 1/2 дюйма. Материал оболочки и количество нагревателей в названии не указаны.
Перед заменой посмотрите на старом блоке маркировку, число элементов, материал оболочки и тип подключения.
По одной резьбе нельзя определить, подойдёт ли блок: сверьте также длину и электрические параметры.
Термостат для блока 380 В: нужен ли и где он находится
Термостат нужен, если требуется автоматически поддерживать заданную температуру. Наличие термостата в этом блоке по названию определить нельзя.
У производителей регулируемая версия может иметь терморегулятор в отдельном корпусе управления. Проверьте маркировку и конструкцию старого блока: термостат может быть отдельным устройством, а не частью нагревательного узла.
Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 9,4 кВт; можно меньше или больше, примерно от 5,7 кВт до 13,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Можно ли заменить один ТЭН в блоке 2 1/2 дюйма
Возможность замены зависит от конструкции блока и доступности подходящего элемента. До подбора сверьте:
- Маркировку и параметры старого ТЭНа;
- Напряжение и схему подключения;
- Длину, форму и способ крепления;
- Соответствие элемента рабочей среде.
Если отдельный элемент подобрать нельзя или повреждён общий узел, потребуется заменить блок целиком.
Что прислать для подбора блока длиной 100 см
Отправьте фото шильдика и старого блока целиком, а также снимки резьбы и выводов. Укажите рабочую среду и параметры, которые видны на маркировке. Делаем по чертежу, эскизу, образцу; по заказу меняем согласованные параметры.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления и в ваннах длительной пастеризации молока. В электрокотлах блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса. В молочных ваннах блок ТЭН устанавливается в водяной рубашке для нагрева воды, которая через стенку передаёт тепло продукту.
Вопросы
Можно ли поставить нержавеющие трубки вместо стальных?
Это зависит от рабочей среды и конструкции блока. Материал нужно согласовать до изготовления или замены.
Почему перегорает один из трёх ТЭНов?
Причина может быть в неисправности элемента, контакте или подключении. Нужна проверка блока и схемы.
Нужен ли термостат в блоке?
Он нужен для автоматического поддержания температуры, но его наличие в этой модели по названию не подтверждено. Проверьте маркировку и конструкцию старого блока.
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно. Сверьте напряжение, длину, подключение и допустимую нагрузку оборудования.
