Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Из чего собран блок ТЭН 6 кВт

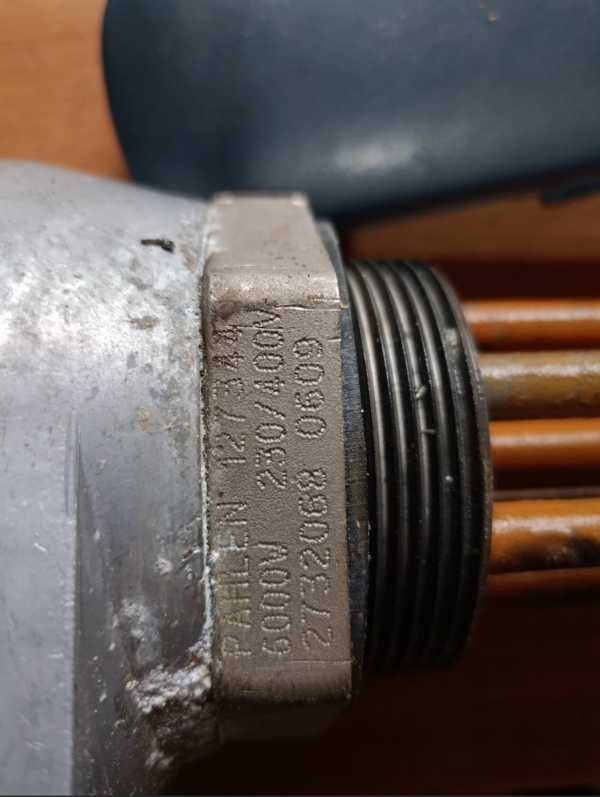

В названии указана мощность 6000 W, готовый расчёт: 6 кВт. У производителей блоком ТЭН называют несколько трубчатых нагревателей, собранных в одном присоединительном узле. Состав и материал именно этого блока по названию не определить: сверьте их со старым блоком.
Для подбора замены важны маркировка и устройство старого блока.
Можно ли заменить один ТЭН, а не весь блок
Это зависит от конструкции блока и совместимости нового элемента. Перед заменой сверьте:
- Маркировку, мощность и напряжение ТЭНа;
- Способ крепления и подключение выводов;
- Схему соединения элементов в блоке.
Если отдельный элемент не предусмотрен для замены, может потребоваться блок целиком.
Нужен ли термостат и где он находится
Само название товара не указывает, есть ли в блоке термостат. Необходимость регулирования зависит от оборудования и требуемого режима работы.
В каталогах у производителей встречаются регулируемые блоки с терморегулятором в отдельном корпусе управления. Уточните по маркировке или осмотрите старый блок и место его подключения.
Что прислать для подбора
- Фото старого блока целиком и его маркировки.
- Фото выводов и схемы подключения, если она есть.
- Данные о напряжении, среде и месте установки.
- Размеры присоединения и самого блока.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы, где блок ТЭН врезается в штатную бобышку котла или в обвязку для догрева теплоносителя. Также нагреватели применяют в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Кроме того, блок ТЭН устанавливают в водяную рубашку ванны длительной пастеризации молока для нагрева воды, передающей тепло продукту через стенку.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Почему перегорает один из трёх ТЭНов?
Возможны локальные отложения, особенности нагрева или неисправность подключения. Чтобы установить причину, проверьте элемент, соединения и условия работы блока.
Можно ли поставить нержавеющие трубки вместо стальных?
Материал выбирают с учётом среды и условий работы. По заказу меняем материал, но сначала нужно уточнить параметры старого блока и установки.
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадение резьбы не подтверждает совместимость. Сверьте напряжение, подключение, конструкцию и допустимую мощность для оборудования.
Можно ли заменить один ТЭН?
Иногда это возможно, если конструкция блока допускает замену и новый элемент совпадает по электрическим и присоединительным параметрам. Сверьте его со старым ТЭНом.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
