Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

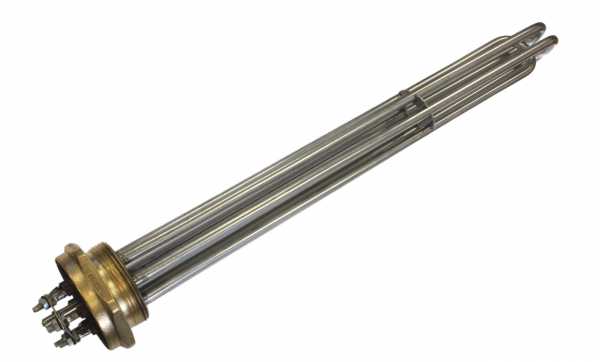

ТЭНБ 15 кВт: один блок вместо нескольких отдельных нагревателей
ТЭНБ собирает несколько трубчатых электронагревателей в одном присоединительном узле с общим выводом питания. В обозначении указаны 15 кВт, 380 В и L650. Резьба, материал трубок и число элементов по названию не определяются.
Перед заменой сравните со старым блоком присоединительную часть, расположение выводов и маркировку.
380 В: схему подключения нужно подтвердить
Однозначно указать звезду или треугольник по названию нельзя: схема зависит от исполнения элементов и разводки внутри блока. Ток по фазе в готовых расчётах не указан, самостоятельно его не рассчитываем.
- Сверьте схему на маркировке или в документации старого блока.
- Проверьте, как разведены выводы и перемычки.
- До подтверждения схемы не подключайте блок к сети 380 В.
Материал трубок выбирают по рабочей среде
Материал в обозначении не указан. Для подбора нужно знать, в какой среде будет работать блок и какие требования к материалу предъявлены.
- Сталь
- Нержавеющая сталь
- Титан
По заказу меняем материал трубок. Совместимость конкретного материала со средой нужно подтвердить при подборе.
Термостат: наличие встроенного не подтверждено
В названии указано ТЭНБ, а не ТЭНБР. Поэтому наличие встроенного терморегулятора для этого блока по маркировке подтвердить нельзя.
У ТЭНБР регулятор или реле размещают в отдельном корпусе управления. Если термостат нужен, уточните его исполнение и место установки для вашей системы.
Не подключайте термостат к выводам блока без схемы: сначала проверьте, предусмотрен ли он в конкретном исполнении.
Что прислать для подбора или изготовления
Пришлите фото старого блока целиком, присоединительной части и клемм. Также укажите:
- Маркировку и схему подключения, если они есть;
- Рабочую среду;
- Сведения о материале трубок, если он известен;
- Требования к термостату.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей в герметичной оболочке находится внутри корпуса котла. Они также используются в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, где блок из одного или нескольких ТЭН закреплён на фланце. Кроме того, нагреватели применяют в промышленных электроводонагревателях для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадение резьбы не подтверждает взаимозаменяемость. Нужно также проверить посадку блока, схему подключения и допустимую нагрузку оборудования.
Почему перегорает один из трёх ТЭН?
Причиной могут быть неисправность элемента, плохой контакт или нарушение распределения нагрузки. Проверьте соединения и схему блока, а диагностику поручите электрику.
Нужен ли термостат в блоке?
Это зависит от требуемого режима и системы управления. По названию ТЭНБ наличие встроенного термостата не подтверждается.
Как подключить блок к однофазной сети 220 В?
Не подключайте его напрямую без проверки схемы и допустимого напряжения элементов. Подключение должен определить электрик по маркировке и документации блока.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
