Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

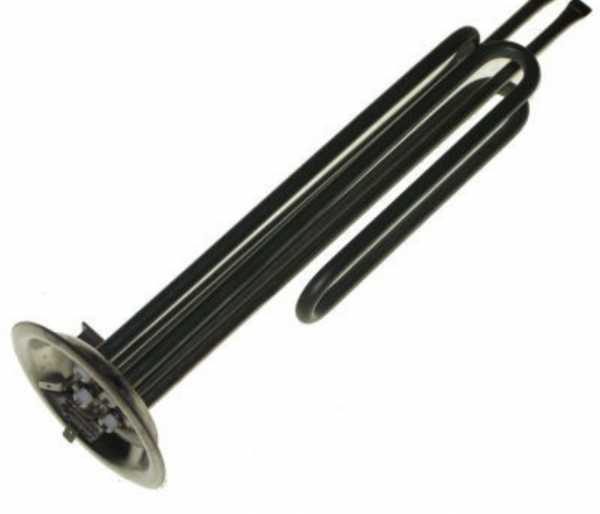

Как сверить прижимной двухрежимный ТЭН с вашей старой деталью
- Сравните форму монтажного прижима. Для этого товара он плоский, прижимного типа, а не фланцевый или резьбовой.
- Проверьте количество и тип выводов. Указано «двухрежимный», значит выводов для двух ступеней мощности больше, чем у однорежимного.
- Измерьте длину трубчатой части от прижима до дальнего конца. Она должна совпадать с глубиной установки.
- Уточните способ фиксации. Прижимной ТЭН крепится без резьбы, обычно гайкой или винтом через прижимную пластину.
Что прислать для заказа трубчатого ТЭНа с плоским прижимом по образцу
- Фото старой детали с двух сторон, чтобы было видно прижим, изгиб трубки и расположение выводов.
- Замер общей длины и длины трубки от прижима до конца.
- Укажите количество выводов и их расположение (рядом или разнесены) для подтверждения двухрежимности.
- Если есть маркировка на корпусе, пришлите её фото. Если нет, это не проблема: делаем по образцу, фото, чертежу.
- Для точного повторения формы приложите эскиз или чертёж с размерами изгибов.
Если нужен не такой же ТЭН - меняем мощность, напряжение, длину трубки
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, материал оболочки, количество режимов и форму прижима под вашу задачу. Изменения согласуем по присланным данным.
Применение: ТЭН для водонагревателя прижимной
Такие нагреватели ставят в накопительные водонагреватели (бойлеры). Внутри бака нагреватель устанавливается через боковой или нижний фланец либо через резьбовую втулку. Также подобные ТЭНы используются в промышленных бойлерах горячего водоснабжения для котельных и ЖКХ, где блок нагревателей вкручивается в бак через резьбовой штуцер.
Вопросы
ТЭН двухрежимный, но у меня другое напряжение. Вы сделаете под 220 В, если у меня сеть 380 В?
Да, сделаем. Пришлите фото старого ТЭНа и укажите нужное напряжение в комментарии к заказу.
Прижим не подходит по толщине стенки бака. Можно сделать другой размер прижимной пластины?
Да, изменим форму и толщину прижима под ваш крепёж. Приложите чертёж или размеры посадочного места.
Мне нужна та же длина, но из нержавеющей стали для агрессивной среды. Это возможно?
Да, сделаем из материала, стойкого к вашей среде. Укажите тип среды в заказе или приложите фото старого ТЭНа с повреждениями.
У меня однорежимный, а хочу двухрежимный с таким же креплением. Вы переделаете?
Да, переделаем по вашему образцу. Пришлите фото старого ТЭНа с размерами и укажите желаемое количество режимов.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
