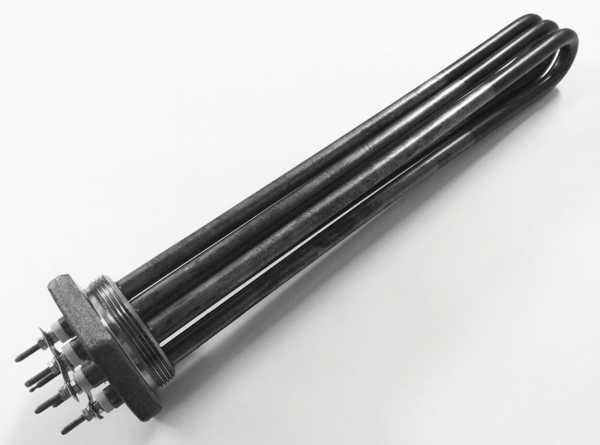

Блок 25 кВт G2 1/2: что известно о конструкции
Из названия известны мощность 25 кВт и присоединительная резьба G2 1/2. Число нагревателей, материал оболочки и схема подключения в названии не указаны. В каталогах производителей блок ТЭН описывают как несколько трубчатых нагревателей в общем присоединительном узле.
- На старом блоке сверьте маркировку, резьбу, материал оболочки и расположение выводов.
- Сфотографируйте блок целиком и отдельно шильдик или маркировку.
Совпадения одной мощности недостаточно, чтобы подтвердить совместимость блока с котлом.
Можно ли заменить один ТЭН, а не блок целиком
Замену отдельного элемента рассматривают, если конструкция блока допускает разборку и можно подобрать нагреватель с подходящими параметрами. До подбора сверьте маркировку старого ТЭНа и данные блока.
- Сравните напряжение и мощность элемента.
- Проверьте форму, длину и способ крепления по старой детали или документации.
- Уточните, как соединены элементы внутри блока.
Не подбирайте замену только по внешнему сходству: неподходящий элемент может изменить работу блока или не подойти к штатному соединению.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 25 кВт; можно меньше или больше, примерно от 15 кВт до 35 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G2 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Нужен ли термостат блоку 25 кВт
По названию нельзя определить, встроен ли термостат. В каталогах производителей встречаются блоки без него, которыми управляет автоматика котла, и регулируемые исполнения со встроенным терморегулятором.
Если термостат предусмотрен, он размещается в отдельном корпусе управления. Точное расположение и наличие датчика проверьте по маркировке, схеме или на самом блоке.
Что прислать для подбора
Чтобы проверить совместимость, подготовьте:
- Фото старого блока целиком и крупно резьбового соединения;
- Фото маркировки и выводов;
- Данные котла и сведения о питании, если они есть в документации;
- Описание неисправности: какой элемент не работает и когда это обнаружилось.
Для нестандартного исполнения делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также они используются в ваннах длительной пастеризации молока, где блок ТЭН устанавливается в водяную рубашку ванны для нагрева воды, передающей тепло продукту через стенку.
Вопросы
Почему перегорает один из трёх ТЭНов?
Причина может быть в самом элементе, локальном перегреве или неполном погружении нагревательной части. Для проверки также осматривают соединения и работу автоматики.
Можно ли заменить один ТЭН?
Иногда можно, если конструкция блока допускает замену и новый элемент совпадает по параметрам, креплению и подключению. Сверьте маркировку и данные старого элемента.
Можно ли поставить нержавеющие трубки вместо стальных?
Не следует менять материал без проверки условий работы и совместимости блока. По заказу меняем материал оболочки; для подбора нужны данные старого блока или образец.
Как подключить блок к однофазной сети 220 В?
По названию нельзя подтвердить, что этот блок рассчитан на однофазное питание. Сверьте шильдик и схему подключения; не подключайте его к сети без проверки электриком.
