Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

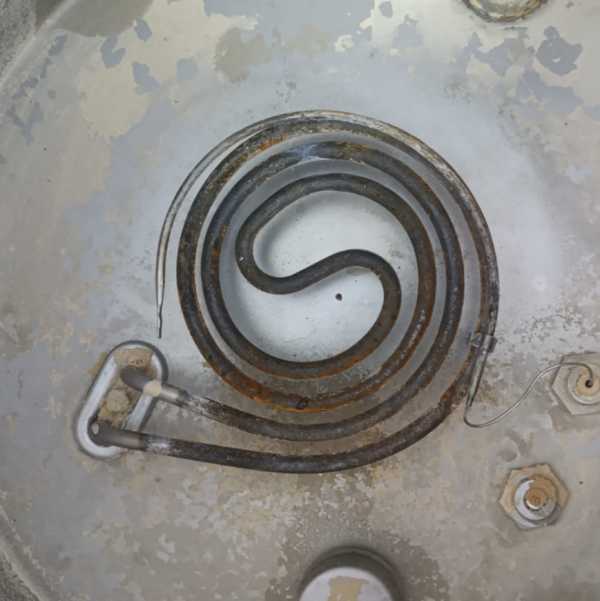

Проверка спирального ТЭН по шагу, диаметру и числу витков
- Сравните форму и количество витков спирали, включая диаметр витка и шаг между ними.
- Проверьте тип и расположение крепёжных элементов (например, фланец, гайка, скоба) и количество отверстий под крепёж.
- Сверьте длину выводных стержней (контактных штырей) и их расположение относительно корпуса.
- Уточните общую длину ТЭНа по прямой линии (от конца до конца без учёта изгибов).
- Сопоставьте мощность и напряжение, указанные на корпусе старой детали. Если маркировка стёрта, укажите их при заказе.
Отправьте фото старого трубчатого нагревателя для точной копии
- Фото старого нагревателя с нескольких ракурсов (общий вид, крепление, выводы).
- Чертёж с размерами (длина, диаметр трубки, шаг спирали, размеры крепления) или просто зарисуйте деталь от руки с цифрами.
- Укажите мощность и напряжение, если они известны, или условия работы (например, напряжение сети, среда нагрева).
- Сообщите марку и модель оборудования, в котором стоял ТЭН (например, модель сушильной машины, печи, станка).
- Если есть остатки упаковки, пришлите фото шильдика или наклейки, даже частичной.
Изготовление нагревателя с другой мощностью или длиной спирали
Делаем по образцу, фото, чертежу. По заказу меняем длину спирали, шаг витков, мощность, напряжение, тип и расположение крепления, материал трубки под вашу среду. Для этого пришлите старую деталь или её фото с размерами и укажите, какой параметр нужно изменить.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе нагреватель устанавливается в бак через боковой или нижний фланец. В проточном водонагревателе элемент находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
У меня другое напряжение сети, 220 В вместо 380. Вы сделаете такой же ТЭН под моё напряжение?
Да, сделаем. Пришлите фото старой детали с размерами и укажите нужное напряжение и мощность.
Можно увеличить длину выводных стержней на 2 см?
Да, сделаем. Приложите к заказу чертёж или фото с указанием новой длины.
Мне нужно крепление не скоба, а фланец с тремя отверстиями. Вы переделаете?
Да, сделаем. Пришлите фото или чертёж нужного крепления с расстояниями между отверстиями.
Нагреватель будет работать в кислой среде. Вы можете сделать трубку из другого материала?
Да, сделаем. Укажите среду (кислота, щёлочь, масло) и приложите фото старой детали. Подберём материал по вашему образцу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
