Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

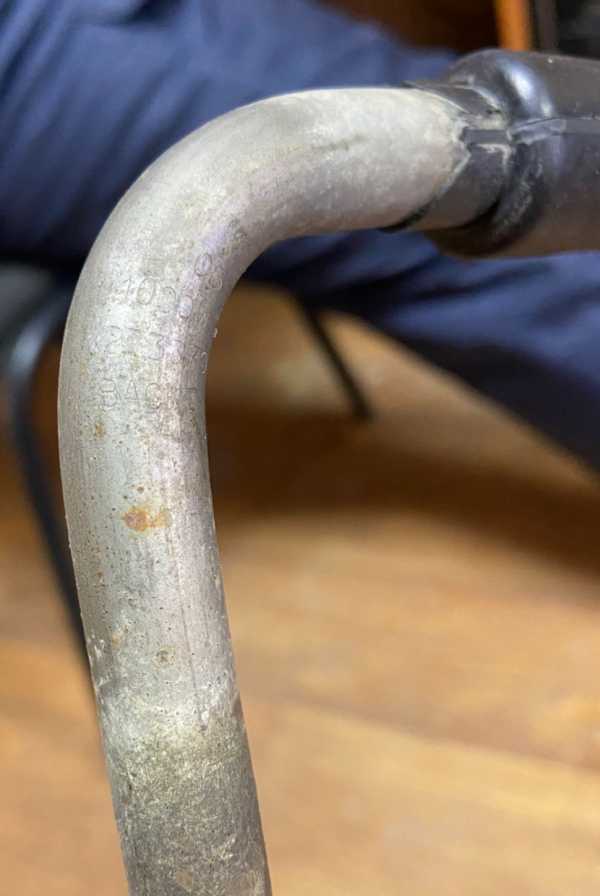

- Диаметр и форма корпуса: сверьте внешний диаметр трубки 14 мм и общую геометрию (прямой, изогнутый), включая радиусы гибов по вашему образцу.
- Материал оболочки: проверьте, что на старой детали указано EN 1.4404 или AISI 316L (кислотостойкая нержавейка).
- Тип и расположение выводов: сравните количество контактов, их длину, ориентацию и способ крепления (шпилька, лепесток, резьба).
- Длина оребрения и активной зоны: измерьте длину части трубки, которая греет, и общую длину элемента.
- Крепёж и резьба: если на старом ТЭН есть штуцер, гайка или фланец, убедитесь, что шаг и диаметр соответствуют.
Что прислать именно для этого товара
- Фото старого нагревателя с линейкой или штангенциркулем в кадре.
- Чертёж или эскиз с указанием габаритной длины, длины активной зоны, радиуса гиба и расстояния между осями.
- Фото места установки: клеммная коробка, патрубок, фланец или посадочное отверстие.
- Маркировку на старом элементе (напряжение, мощность, материал), если она читается.
- Условия среды: температура, состав жидкости или газа, наличие агрессивных компонентов.
- Фото контактов и способа подключения (вилка, клемма, кабель).
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем геометрию гибов, длину выводов, мощность и напряжение под вашу задачу. Материал оболочки и диаметр трубки 14 мм остаются как в названии, если не оговорено иное.
Где применяют такие нагреватели
Такие нагреватели ставят в химические реакторы и ёмкости для кислот и щелочей, где элемент работает как погружной или фланцевый нагреватель в корпусе реактора. Также их используют в накопительных водонагревателях, где нагреватель устанавливают в бак через боковой или нижний фланец. В стиральных машинах элемент закреплён снизу бака через резиновую манжету, а в посудомоечных машинах встроен в проточную часть циркуляционной помпы.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 380 В?
Да, сделаем. Пришлите нужное напряжение и мощность, а также фото старого нагревателя.
Подойдёт ли он для установки в бассейн с морской водой?
Материал EN 1.4404/AISI 316L подходит для кислых и хлорсодержащих сред. Если среда другая, уточните её состав, мы проверим совместимость.
Можно ли заменить крепление с резьбы на фланец?
Да, сделаем по вашему чертежу или образцу. Приложите эскиз фланца и фото места крепления.
Если старая деталь короче на 2 см, вы можете сделать такую же длину?
Да, сделаем по вашему образцу. Пришлите точную длину активной зоны и общую длину.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
