Что следует из маркировки
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,2 кВт; можно меньше или больше, примерно от 1,3 кВт до 3,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

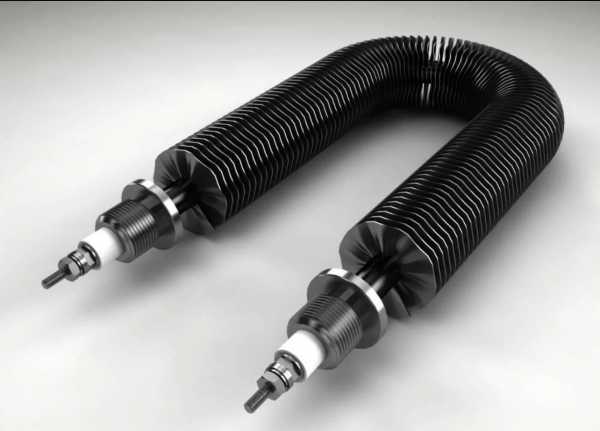

Маркировка ТЭН 145: длина, нагрузка и код среды
В маркировке указаны мощность 2,2 кВт, напряжение 220 В и код среды К. Расчётная активная длина этого ТЭН составляет 1320 мм; расчётная удельная нагрузка 4,08 Вт/см² дана для площади 539 см².
- Код К в обозначениях по ГОСТ относят к воздуху с циркуляцией.
- Остальные элементы маркировки, включая «ф.7», «R38,5» и «эск. Ш», важны для исполнения и формы, но не обозначают мощность или напряжение.
Активная длина по расчёту: 1320 мм.
Код К и оболочка: среда определяет материал
Код К указывает на среду, но сам по себе не задаёт материал оболочки. У производителей для воздуха с циркуляцией материал выбирают с учётом температуры и условий работы.
При другой среде нужно заново подобрать исполнение: важны совместимость оболочки со средой и допустимая нагрузка. Одной замены материала без проверки условий недостаточно.
Код среды К нельзя автоматически переносить на другую среду: требуется подобрать исполнение под реальные условия работы.
Проверка мультиметром: ориентир 22 Ом
Перед проверкой отключите ТЭН от сети. Измерьте сопротивление между контактными стержнями: в рабочем режиме расчётное значение составляет 22 Ом.
Показание мультиметра может немного отличаться. Измерение между стержнем и оболочкой мультиметром не заменяет проверку изоляции специальным прибором.
Форма 7 и радиус R38,5: как передать гиб
Для изготовления или подбора по форме приложите чертёж либо эскиз с обозначенными участками изгиба. В маркировке указаны форма 7 и радиус R38,5; покажите на эскизе, к какому изгибу относится радиус.
Если есть образец, приложите его фото рядом с линейкой и отметьте положение выводов. Не выправляйте и не перегибайте ТЭН самостоятельно.
Без эскиза с видом формы и положением выводов обозначения «ф.7» и «R38,5» могут быть недостаточны для точного сопоставления.
Что прислать для подбора
Делаем по чертежу, эскизу, образцу. Для запроса приложите маркировку, укажите среду и условия работы, а также приложите форму с радиусом и положением выводов.
- Если требуется штуцер, укажите его резьбу на чертеже.
- Если нужно другое напряжение или материал оболочки, сообщите это отдельно.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку. Также их используют в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету, и в посудомоечных машинах, где он встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать оболочку из нержавейки?
Материал выбирают по среде и условиям работы. По заказу меняем материал оболочки, после проверки совместимости с применением.
Можно ли сделать другую резьбу штуцера?
Укажите требуемую резьбу на чертеже или эскизе. Делаем по чертежу, эскизу, образцу.
Можно ли сделать другую форму гиба?
Да, приложите эскиз с формой, радиусами и положением выводов. Делаем по чертежу, эскизу, образцу.
Можно ли изготовить на другое напряжение?
Напряжение указывается при заказе, поскольку с ним связаны электрические параметры нагревателя. По заказу меняем напряжение после согласования требуемого исполнения.
