Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте габариты и параметры старого ТЭН
- Форма корпуса. Снимите размеры по центрам изгиба. Наша деталь повторяет геометрию вашего образца.
- Тип крепления. Сравните штуцер, гайку, фланец или отсутствие резьбы. Сообщите тип и посадочные размеры.
- Длина и диаметр трубки. Замерьте общую длину и диаметр ТЭН (в мм). Укажите, нужна ли фиксация в среде.
- Мощность. В названии указано 4 кВт. Если ваша деталь другой мощности, укажите это в заказе.
- Выводы. Отметьте количество, длину и тип контактов (штырь, клемма, резьба). Фото помогут избежать ошибок.
Данные для изготовления по вашему образцу
- Фото старого ТЭН с двух ракурсов и рядом с линейкой.
- Эскиз с размерами: общая длина, длина греющей части, расстояния до крепления, диаметр трубки.
- Маркировка на корпусе. Пришлите все буквы и цифры без расшифровки.
- Условия работы: тип среды (вода, масло, воздух), рабочая температура и напряжение сети.
- Если ТЭН стоял в конкретном аппарате, укажите модель и производителя оборудования.
Возможные изменения под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем геометрию изгиба, длину выводов, тип крепления или материал оболочки под агрессивную среду. Мощность и напряжение корректируем под вашу сеть.
Где применяют такие нагреватели

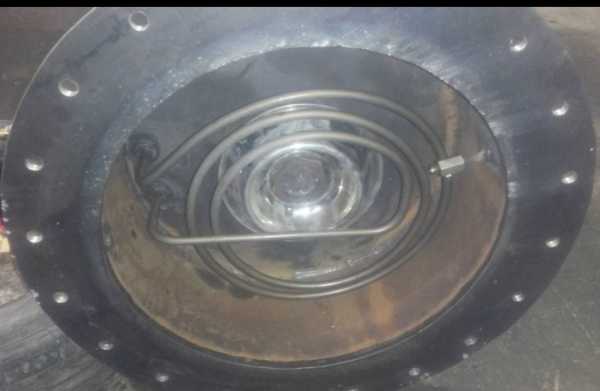

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где нагреватель монтируется в бак через боковой или нижний фланец, а также в стиральных машинах, где он закреплён снизу бака через резиновую манжету.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать ТЭН 4 кВт на 380 В, если у меня сеть 220 В?
Да, сделаем. Пришлите напряжение вашей сети и тип подключения (звезда, треугольник, однофазное).
У меня крепление не такое, как на фото. Вы подберете нужный фланец?
Да, сделаем. Приложите фото и размеры вашего крепления, а также чертёж посадочного места.
Мне нужна другая длина трубки, но та же мощность. Это возможно?
Да, меняем длину греющей части под вашу задачу. Пришлите требуемый размер и уточните среду, чтобы мы подобрали материал.
ТЭН будет работать в агрессивной жидкости. Сделаете из другого сплава?
Да, под заказ меняем материал оболочки. Сообщите тип среды, её температуру и концентрацию активных веществ.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
