Посадка в отверстие: зазор H7 и почему он критичен
Патронный ТЭН передаёт тепло через контакт со стенкой отверстия. Чтобы контакт был плотным, отверстие под ТЭН сверлят с малым зазором. У производителей для таких нагревателей встречается стандартная посадка H7.
- H7 это малый зазор: нагреватель входит в отверстие без люфта.
- Тепло идёт через стенку, а не через воздух. Воздух плохой проводник.
- В каталогах указывают рабочую температуру поверхности до 300 °C, в спец-исполнении до 500 °C. Перегрев из-за воздушного зазора опасен.
Главное: зазор определяет, сколько тепла уйдёт в деталь.
Большой зазор даёт недогрев детали и перегрев корпуса ТЭН. Это ведёт к выходу нагревателя из строя.
У производителей плотная посадка H7. Она нужна для контакта, а не для лёгкого монтажа.
Выводы и холодная зона: где провод, и что это даёт в горячей плите
У патронного ТЭН выводы с одной стороны, второй конец глухой. Со стороны выводов холодная зона длиной 1,5 - 3 см, с глухой стороны около 1 см. Провод выходит из торца, а не с боковой поверхности.
- В горячей плите холодная зона защищает провод от перегрева.
- Глухой конец греет почти до самого торца, поэтому важно правильно рассчитать глубину отверстия.
- У производителей необогреваемый участок со стороны выводов 1,5 - 3 см.
Холодная зона это место, где можно безопасно закрепить провод и уплотнение.
Что измерить для патронного ТЭН
- Диаметр отверстия в плите или форме (штангенциркулем, до сотых)
- Глубину отверстия и длину старого ТЭН
- Как выходят выводы: прямо, под углом, в металлорукаве
- Мощность и напряжение с шильдика или паспорта
Если в названии нет размеров: три замера

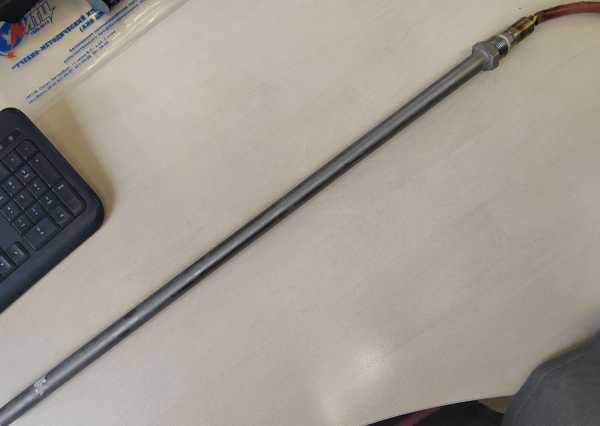

Название «Тэн патронного типа» не содержит размеров. Чтобы повторить нагреватель, снимите три замера:
- Диаметр корпуса или диаметр отверстия.
- Полную длину корпуса.
- Длину холодной зоны со стороны выводов: расстояние от торца до начала нагрева.
Если старого ТЭН нет, измерьте отверстие: диаметр, глубину, и отметьте, где должен выйти провод.
Три замера это минимум для повторения нагревателя.
Не измеряйте только длину с проводом. Нужна длина металлического корпуса.
Где ставят такие нагреватели
В каталогах производителей патронные ТЭН встречаются в оборудовании с нагревом металлических деталей:
- Пресс-формы для пластмасс и резины
- Нагревательные плиты прессов
- Штампы горячей штамповки
- Зеркала и плиты для сварки ПВХ-профиля
- Запайка и термообработка
Короткий список по базе применений у производителей.
Что прислать, чтобы повторить этот нагреватель
Делаем по чертежу, эскизу или образцу. Для точного повтора пришлите:
- Чертёж или эскиз с размерами
- Фото и замеры старого ТЭН
- Напряжение питания. В каталогах у производителей есть 12, 24, 36, 110, 220, 380 В.
По заказу меняем длину, диаметр, расположение выводов, материал оболочки. Если чертежа нет, подойдёт образец.
Один образец заменяет чертёж: снимаем размеры и повторяем нагреватель.
Вопросы
Можно ли выводы в металлорукаве?
Да, выводы в металлорукаве делаем по чертежу или образцу. Укажите длину рукава.
Можно ли выводы под углом 90°?
По заказу меняем расположение выводов, в том числе под углом 90°. Нужен эскиз или пометка на чертеже.
Можно ли на 380 В при том же диаметре?
У производителей есть патронные ТЭН на 380 В. Делаем по чертежу с указанием напряжения и мощности.
Что если ТЭН заклинило в отверстии?
Не выбивайте силой, можно повредить корпус. Для повторения подойдут точные замеры отверстия или образец.
