191D13/2.50 T220: что говорит маркировка
В обозначении читаются длина, код D, оболочка диаметром 13 мм, мощность 2,50 кВт, код среды T, напряжение 220 В, а также шпилька, резьба М4 и нержавеющая оболочка. Активная длина по готовому расчёту: 1660 мм.
Для кода T удельная нагрузка составляет 3,69 Вт/см² на площади 678 см². В таблице ГОСТ для неподвижного воздуха и газов свыше 450 °C указан предел 5,0 Вт/см².
Код D соответствует длине контактного стержня в заделке 125 мм.
Мультиметром: ожидаем 19,4 Ом
Отключите ТЭН от сети и измерьте сопротивление между контактными стержнями. Для исправного нагревательного элемента этого исполнения ожидаемое значение в рабочем режиме по расчёту: 19,4 Ом.
Показание, близкое к нулю или бесконечности, может указывать на неисправность. Проверка мультиметром не заменяет проверку изоляции.
Код T и нержавеющая оболочка: важна среда
Код T относится к неподвижному воздуху и газам свыше 450 °C. В таблице ГОСТ для этой среды рекомендована нержавеющая жаропрочная сталь. В названии указана нержавеющая оболочка, но марка стали не обозначена.
Если ТЭН будет работать в другой среде, код, материал оболочки и допустимую нагрузку нужно подбирать заново. Одна лишь надпись «нерж» не подтверждает совместимость со всеми жидкостями и газами.
Не выбирайте исполнение для другой среды только по материалу оболочки.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1910 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 125 мм; можно 100 мм или 160 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 26 %.
Что менять, сохраняя длину 1660 мм
По заказу меняем напряжение, форму гиба, резьбу штуцера и материал оболочки с учётом среды. Делаем по чертежу, эскизу, образцу.
Перед изменением параметров нужно согласовать их между собой: среду, электрические характеристики и способ установки.
Что прислать для подбора
Пришлите чертёж, эскиз или образец. Если их нет, опишите среду и условия работы, укажите требуемое напряжение, форму гиба и резьбу штуцера.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) в баке через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях в небольшой цилиндрической камере нагрева внутри корпуса и в стиральных машинах, где закреплены снизу бака через резиновую манжету.

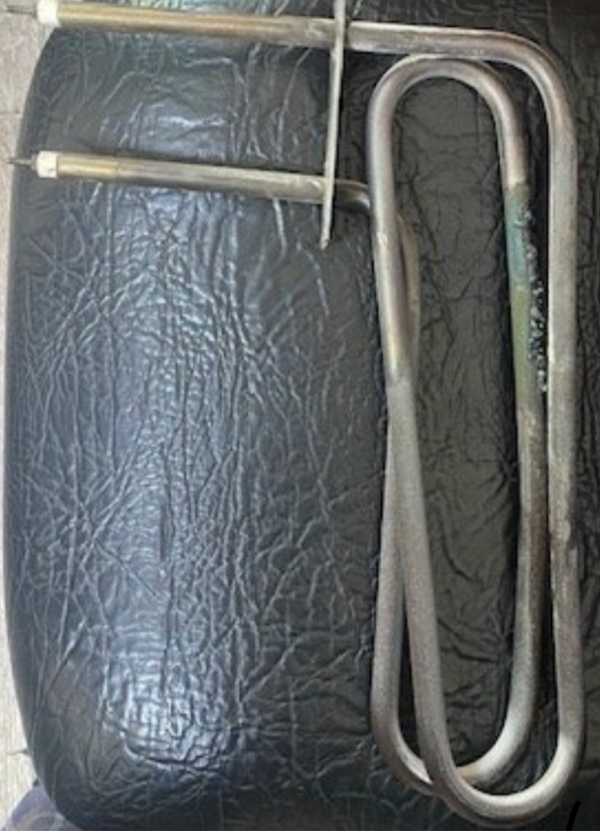

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли на другое напряжение?
Да, изготовление на другое напряжение можно согласовать по заказу. Укажите требуемую мощность и напряжение питания.
Можно ли другую форму гиба?
Да. Приложите чертёж или эскиз с нужной конфигурацией.
Можно ли с другой резьбой штуцера?
Да, по заказу меняем резьбу. Укажите нужное обозначение вместо М4.
Какая длина контактного стержня бывает?
В маркировке этого ТЭНа код D соответствует длине стержня в заделке 125 мм. В ГОСТ также указаны варианты 40, 65, 100, 160, 250, 400 и 630 мм.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
