Как читать маркировку ТЭН 86А10/3,5 J220
В маркировке указаны мощность, напряжение, код среды и присоединение. Активная длина приведена по готовому расчёту, а не восстановлена из обозначения.
- 3,5 кВт и 220 В: мощность и напряжение.
- J: код нагреваемой среды.
- A: код контактной зоны; по ГОСТ ему соответствует 40 мм.
- М18х1,5: резьба штуцера. «Круглые Ф9» указано в пояснении к товару.
- Активная длина по расчёту: 780 мм.
Код среды J важен для выбора материала оболочки и допустимой удельной нагрузки.
Код J: вода и слабые кислоты
Код J предназначен для воды и слабых растворов кислот с pH 5–7. Для этой среды ГОСТ рекомендует оболочку из нержавеющей жаростойкой стали. Маркировка сама по себе не подтверждает материал конкретного исполнения.
Для другой среды нужно заново согласовать код нагрева и материал оболочки: подходящий для одной среды вариант не следует автоматически переносить на другую.
Что изменить, сохранив активную длину
По заказу меняем напряжение, резьбу штуцера, материал оболочки и конфигурацию ТЭН. Делаем по чертежу, эскизу, образцу.
Чтобы оценить изменение мощности или исполнения, укажите среду и условия работы: они влияют на выбор оболочки и допустимую нагрузку.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 860 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |

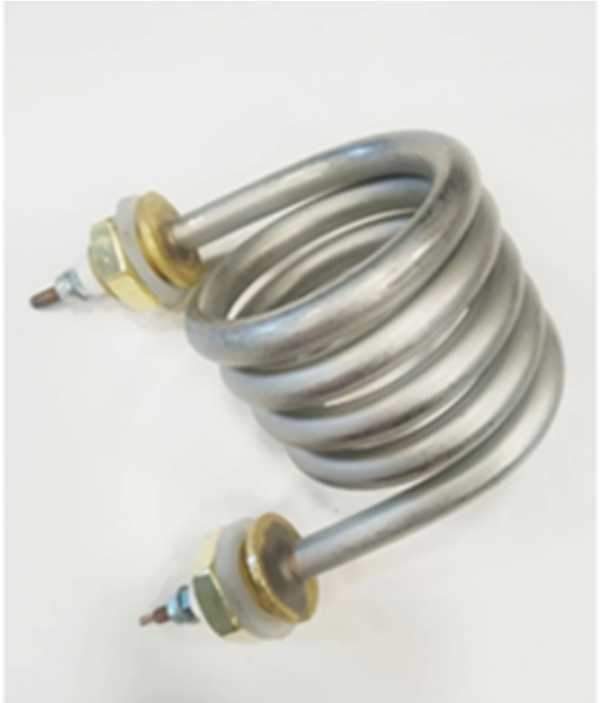

| Форма | в этом товаре Ф9; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре М18х1,5; можно М16х1,5, М22х1,5 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 5 %.
Удельная нагрузка: ниже предела для J
Расчётная удельная нагрузка ТЭН составляет 14,28 Вт/см² на площади 245 см². Для кода J предел по ГОСТ составляет 15 Вт/см², поэтому расчётное значение ниже предела.
Для указанной среды превышения предела нет.
Что прислать для подбора
- Укажите среду и, если известно, её состав и pH.
- Напишите требуемые мощность и напряжение, нужную резьбу и особенности формы.
- Приложите чертёж, эскиз или фото образца с размерами.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине его закрепляют снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Что если нагрузка выше предела?
Для выбранной среды это превышение допустимого значения. Нужно пересмотреть исполнение и подобрать нагрузку в пределах нормы.
Можно ли на другое напряжение?
Да, по заказу меняем напряжение. Укажите требуемое значение и условия подключения.
Можно ли с другой резьбой штуцера?
Да, по заказу меняем резьбу. Пришлите обозначение или чертёж присоединения.
Можно ли нержавейку?
Да, материал оболочки можно согласовать по заказу. Для среды с кодом J ГОСТ рекомендует нержавеющую жаростойкую сталь.
