Характеристики
| Модель оборудования | Fricо thermozone AC200 |
|---|---|
| Изделие | ТЭН для тепловой завесы |
| Мощность | 12 кВт |
Где применяется и в каком оборудовании
ТЭН оребренный для тепловой завесы устанавливают в тепловые завесы Fricо thermozone AC200 и аналогичные серии. Внутри корпуса таких завес обычно стоят оребрённые электронагреватели и блок вентиляторов.
Такие нагреватели применяют в канальных нагревателях для приточной вентиляции, электрокалориферах для сельскохозяйственных и промышленных зданий, тепловых пушках и конвекторах с принудительным обдувом.
ТЭНР работает в непрерывном режиме при достаточном расходе воздуха. Для круглых каналов минимальный расход по диаметру указан в паспорте оборудования.
- Тепловая завеса: один или несколько ТЭН + вентилятор
- Канальный нагреватель: круглый канал, диаметр от 100 до 400 мм
- Электрокалорифер: три ряда ТЭН, соединение звезда на 380 В
- Тепловая пушка: оребрённый ТЭН с принудительным обдувом
Почему перегорает ТЭН в завесе: вентилятор, пыль, перегрев
Основная причина выхода из строя ТЭН - подача питания при отключённом вентиляторе. В руководствах прямо запрещено включать нагрев без обдува, иначе оболочка перегревается и выгорает.
На оребрении накапливается пыль, ухудшается теплоотдача. Перегрев ТЭН вызывает срабатывание тепловой защиты. У некоторых моделей (например, Zilon) пульт управления продолжает «просить» тепло даже после срабатывания защиты, поэтому режим нагрева нужно выключить на пульте до сброса защиты.
Типовой порядок восстановления после срабатывания защиты: отключить питание, дать ТЭН остыть, устранить причину, выполнить сброс защиты (у части моделей - кнопкой ручного ресета), затем включить питание. Точный порядок действий смотрите в паспорте вашей завесы, иначе ТЭН может почти сразу перегреться снова.
Как подобрать замену ТЭН
Для замены ТЭНР снимите старый нагреватель, замерьте развёрнутую длину, форму (прямой или U-образный), расстояние между выводами. Уточните мощность и напряжение по маркировке или паспорту завесы.
Проверьте крепление: штуцер с гайкой или фланец. Укажите материал оребрения - углеродистая или нержавеющая сталь. Важно наличие обдува вентилятором и температура воздуха на входе.
ТЭН для калорифера подбирается по мощности и геометрии. При замене учитывайте схему соединения: в трёхфазных калориферах на каждый элемент приходится 220 В при 380 В.
- Развёрнутая длина и форма
- Расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Тип оборудования и модель
Правила эксплуатации и обслуживания
Не допускайте работу ТЭН без вентилятора: это вызывает перегрев и выгорание. В тепловых завесах Zilon предусмотрена автоматическая задержка отключения вентилятора на 3 минуты после снятия нагрева, плюс аварийная отсечка с временем срабатывания до 5 минут.
Регламент обслуживания оребрённых нагревателей: ТО-1 раз в 6 месяцев, ТО-2 раз в 12 месяцев, межремонтный период 1 год. Если ТЭН не греет, проверьте питание, затем прозвоните нагреватель мультиметром на обрыв цепи.
У производителей канальных нагревателей минимальный расход воздуха указан в таблицах. Например, для диаметра 100 мм - 50 м³/ч, для 400 мм - 900 м³/ч.
Особенности конструкции и защиты

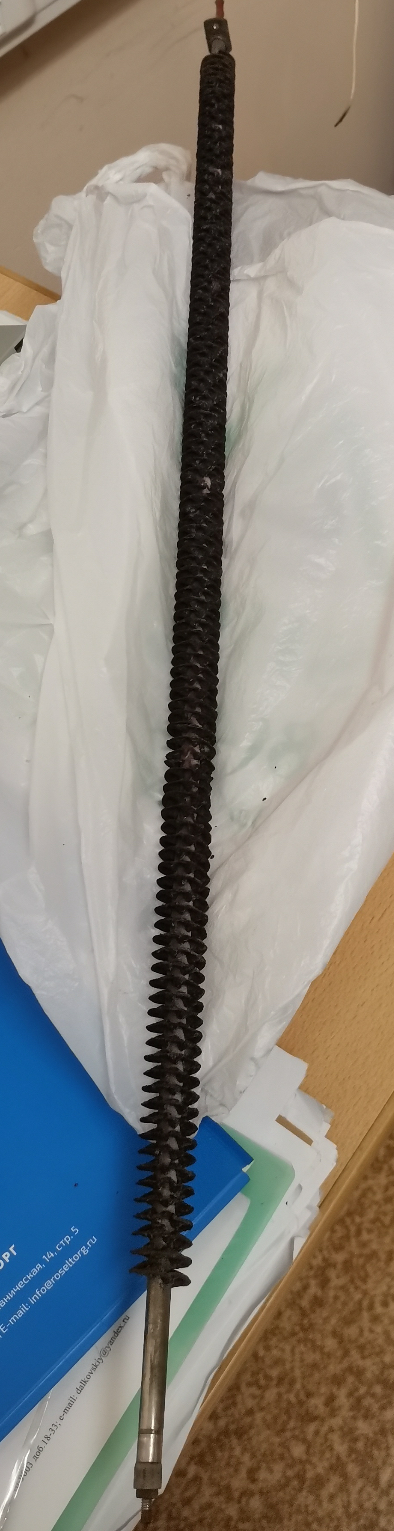

ТЭНР для завесы - это трубчатый электронагреватель с оребрением. Оребрение увеличивает площадь теплообмена, но требует чистого воздуха без значительного количества токопроводящей пыли.
В калориферах серии ЭКО ТЭН соединены звездой, на каждом элементе 220 В при питании 380 В. В верхнем канале есть штуцер для реле контроля перегрева ТК-20.
По ТУ на ТЭНы допустимая удельная мощность зависит от скорости воздуха: при движении от 6 м/с - до 5,5 Вт/см² на углеродистой стали, до 6,5 Вт/см² на жаростойкой. Диаметры оболочки по ГОСТ 13268-88: от 6,5 до 13,0 мм. Напряжения - 12, 24, 36, 42, 48, 60, 127, 220, 380 В.
Что прислать для расчёта
Для изготовления ТЭН по вашим размерам пришлите чертёж или фото старого нагревателя с маркировкой. Укажите развёрнутую длину и форму, расстояние между выводами, мощность и напряжение.
Дополнительно сообщите способ крепления, материал оребрения, есть ли обдув вентилятором и температура воздуха. Если известна модель оборудования - назовите её, например Fricо thermozone AC200.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Проверьте модель завесы, мощность и геометрию. Для Fricо thermozone AC200 нужен ТЭН мощностью 12 кВт. Сверьте развёрнутую длину и крепление со старым нагревателем.
Нужен ли обдув вентилятором?
Да, обязателен. Подача питания на ТЭН при отключённом вентиляторе приводит к перегреву и выгоранию. Соблюдайте минимальный расход воздуха для вашего диаметра канала.
Можно ли сделать другую длину или крепление?
Да, изготовим ТЭН по вашим размерам: длина, форма, мощность, напряжение, крепление штуцером или фланцем. Пришлите чертёж или старый образец.
Как проверить старый ТЭН?
Отключите питание, снимите ТЭН и прозвоните мультиметром на обрыв цепи. Если цепь разорвана - нагреватель неисправен, требуется замена.
Что прислать для расчёта?
Развёрнутую длину и форму, расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Можно фото старого ТЭН с маркировкой.
Почему перегорает ТЭН в завесе?
Частая причина - включение без вентилятора или забитое пылью оребрение. Это вызывает перегрев, срабатывание защиты. После срабатывания нужно выключить нагрев на пульте, устранить причину и нажать ручной ресет.
