Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка формы трубки с вашим старым ТЭНом для контейнера
- Сравните форму трубки: она повторяет контур старой детали (изогнута, прямая, П-образная).
- Проверьте тип крепления: есть ли на ТЭНе фланец, резьба, приварные уши или свободные концы.
- Уточните расположение и тип выводов: шпильки, клеммы, гибкие провода, их количество и направление.
- Сверьте длину трубки между креплениями и общую развёрнутую длину.
- Убедитесь, что мощность и напряжение соответствуют старой детали: они указаны в маркировке или сопроводительных документах.

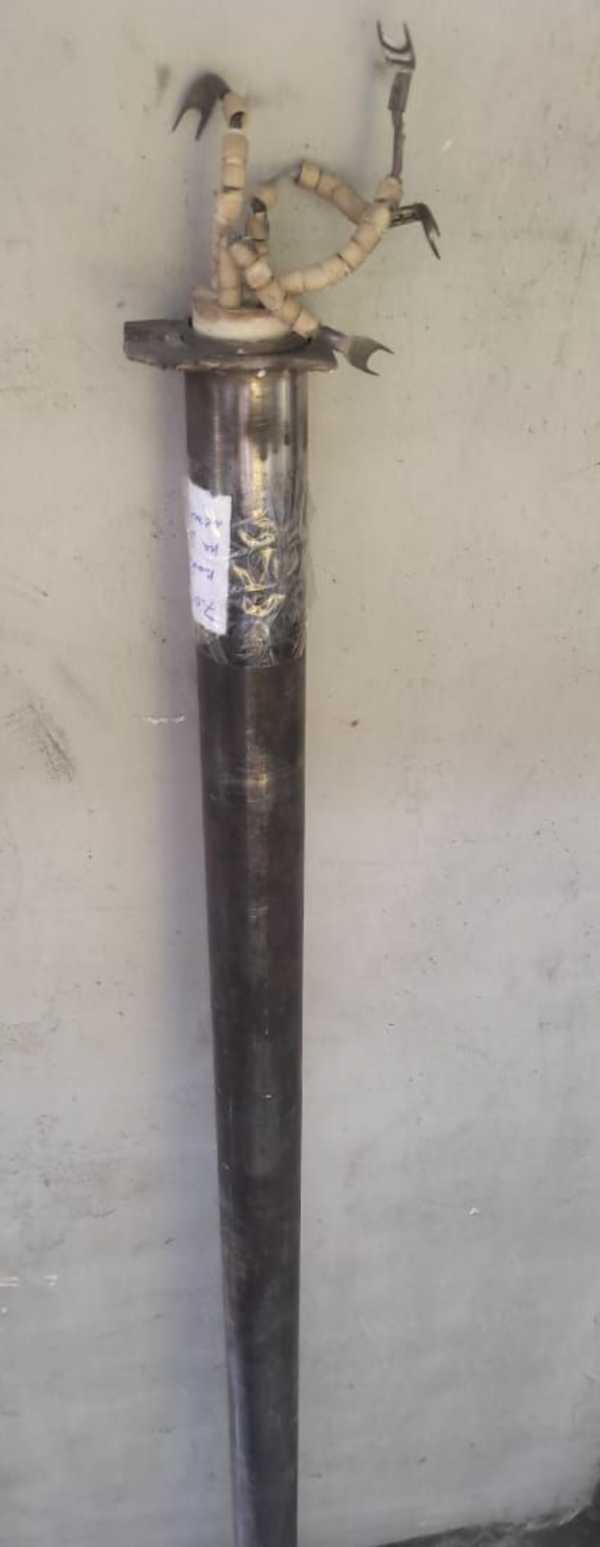

Фото старого нагревателя для контейнера с двух ракурсов
- Фото старого нагревателя с двух ракурсов (общий вид и крупно выводы).
- Замеры длины трубки и расстояния между центрами креплений.
- Указание, какая среда будет нагреваться (воздух, жидкость, масло).
- Если есть маркировка на корпусе или упаковке - напишите её целиком, даже частично.
- Фото места установки или чертёж посадочного гнезда.
- Для контейнера уточните, есть ли принудительный обдув или естественная конвекция.
Изготовим ТЭН для контейнера по образцу с изменением длины или креплений
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, расстояние между креплениями, мощность и напряжение. Можем изменить материал оболочки под вашу среду нагрева, а также тип и длину выводов.
Где применяют ТЭН для контейнера
Такие нагреватели ставят в рефрижераторных вагонах, контейнерах и автомобильных рефрижераторах в системе подогрева пола вагона, а также в блочно-модульных электрокотельных контейнерного типа в составе ТЭНового электрокотла внутри утеплённого транспортного модуля.
Вопросы
Можно ли заказать ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите старую деталь или её фото с замерами и укажите нужное напряжение.
У меня ТЭН с другой длиной трубки, чем в каталоге. Вы изготовите по моему образцу?
Да, сделаем по вашему образцу, фото или чертежу с указанием точной длины и формы.
Мне нужно изменить резьбу крепления. Это возможно?
Да, сделаем. Приложите к заказу чертёж или фото посадочного места с размерами резьбы.
Нагреватель будет работать в агрессивной среде. Вы сделаете другой материал трубки?
Да, сделаем. Укажите в заказе среду нагрева и желаемый материал (нержавейка, титан и т.д.).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
