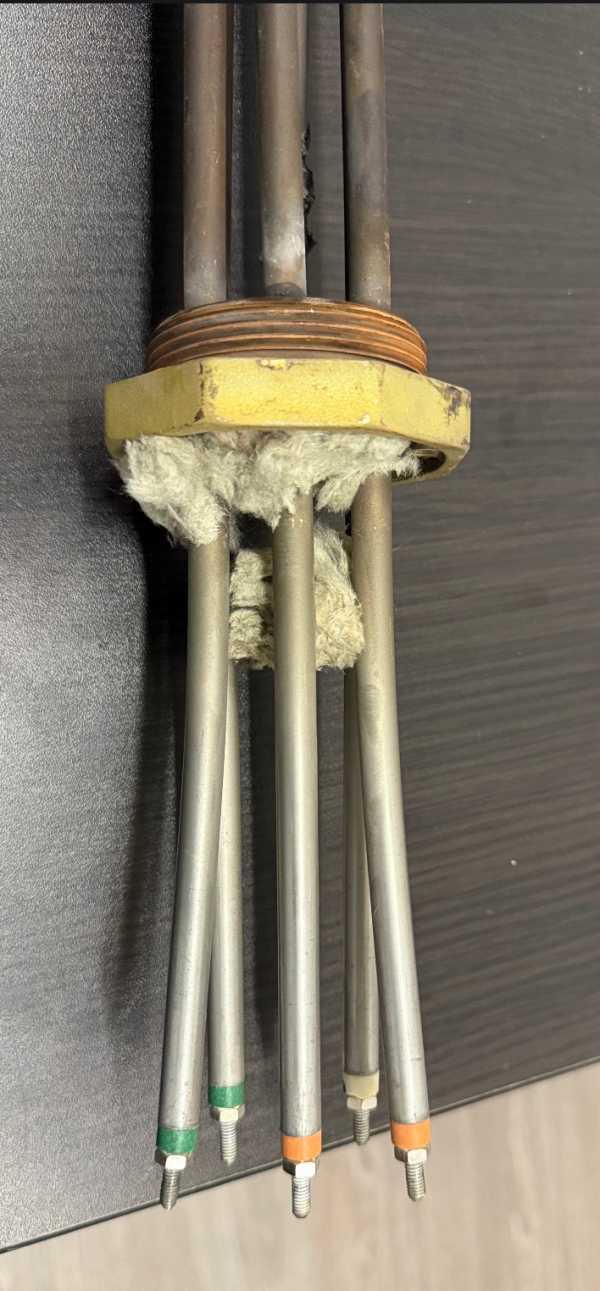

Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим
- Сравните общую длину блока и расстояние между крепежными отверстиями (если они есть) с вашей старой деталью.
- Проверьте количество ТЭНов в блоке и их взаимное расположение (в ряд, круг, под углом).
- Убедитесь, что тип выводов (шпилька, лента, клемма или кабель) и их сечение совпадают.
- Сопоставьте форму оребрения (прямое, спиральное, штампованное) и шаг между ребрами.
- Название «Блок ТЭН» означает, что это изделие для обдува вентилятором, поэтому уточните, что ваша среда воздух или газ, а не жидкость.
Что прислать именно для этого товара
- Фотографии старого блока с трех сторон (вид сверху, сбоку, торец) на светлом фоне с линейкой.
- Четкое изображение шильдика или маркировки на корпусе, если он сохранился.
- Чертеж с размерами (длина, ширина, высота блока, диаметр трубки, сечение выводов) или эскиз от руки с цифрами.
- Укажите напряжение питания (220 В или 380 В) и нужную мощность (кВт), если она известна.
- Если блок встраивается в печь, приложите фото места установки и тип крепления (фланец, скоба, хомут).
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем количество ТЭНов в блоке, длину выводов и форму оребрения под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в приточные вентиляционные установки со встроенным электрокалорифером, хлебопекарные ярусные печи и блоки ТЭН для твердотопливных котлов. В приточных вентиляционных установках блок ТЭН размещается после фильтра, перед вентилятором или после него по ходу воздуха. В хлебопекарных ярусных печах отдельный ТЭН или блок ТЭН устанавливается в каждой из пекарных камер яруса. В твердотопливных котлах блок ТЭН монтируется в штатную бобышку котла или в обвязку.
Вопросы
Нужно другое напряжение, например 380 В вместо 220 В. Это возможно?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старой детали для сверки габаритов.
Можно увеличить длину блока на 50 мм, чтобы он плотнее встал в старый кожух?
Да, сделаем. Укажите в заказе новую общую длину и приложите чертеж или фото места установки.
У нас среда с примесями масла, нужен другой материал оболочки. Вы сможете?
Да, сделаем. Напишите тип среды и рабочую температуру, мы подберем материал по вашему образцу.
Крепление не совпадает по отверстиям. Можно сделать блок с другим расположением фланца?
Да, сделаем. Пришлите чертеж фланца с размерами и расстоянием между крепежом.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
