Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

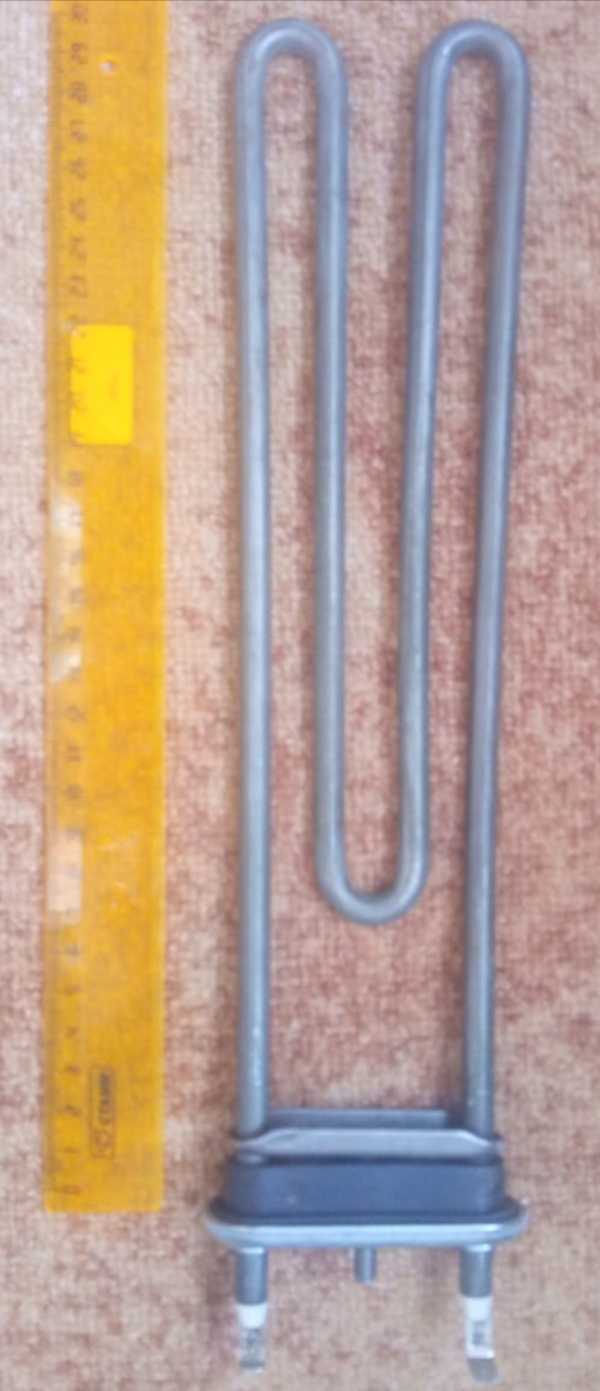

- Сравните форму изгиба. Ваша деталь и этот ТЭН U образные, с двумя параллельными трубками и полукруглым верхом.
- Проверьте крепление. В основании два контактных стержня с резьбой под гайку. У вашей детали такое же?
- Замерьте длину трубок от основания до верха изгиба. Сопоставьте с длиной этого нагревателя.
- Уточните мощность и напряжение. Эти параметры должны совпадать с теми, что указаны в маркировке вашей старой детали.
- Сверьте диаметр трубки и материал оболочки. У этого ТЭНа оболочка из нержавеющей стали.
Что прислать именно для этого товара
- Фото вашей старой детали с двух сторон (вид спереди и сбоку, чтобы был виден изгиб).
- Чёткое фото крепления (контактные стержни с резьбой) и место вывода стержней из основания.
- Замер длины по прямой от основания до верха изгиба. Укажите в миллиметрах.
- Мощность и напряжение, которые были на старой детали (если маркировка стёрлась, укажите, для какой модели стиральной машины деталь).
- Модель стиральной машины, в которую устанавливался этот ТЭН.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубок, материал оболочки, тип и расположение крепления. Пришлите размеры и параметры, которые нужно изменить, и мы изготовим деталь под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету, прижимной скобой или гайкой. Также их используют в накопительных водонагревателях, где ТЭН размещается в баке через боковой или нижний фланец либо через резьбовую втулку. Ещё нагреватели встречаются в посудомоечных машинах, где встроены в проточную часть циркуляционной помпы.
Вопросы
У этого ТЭНа нержавеющая сталь. Мне нужен такой же, но для работы в агрессивной среде. Вы сделаете?
Да, сделаем. Пришлите фото вашей старой детали и укажите среду, в которой будет работать нагреватель.
Мне нужно, чтобы контактные стержни были не с резьбой, а под клемму. Вы можете так сделать?
Да, сделаем другой тип вывода. Приложите к заказу фото вашего крепления или чертёж.
У меня длина по трубке 280 мм, а у этого ТЭНа другая. Вы сделаете точно мою длину?
Да, сделаем по вашим размерам. Пришлите фото старой детали с указанием длины в миллиметрах.
Мне нужно другое напряжение, не то, что указано в маркировке на фото. Вы перемотаете?
Да, сделаем любое напряжение под ваш заказ. Укажите нужное напряжение и мощность, приложите фото детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
