Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверьте длину трубки ТЭНа на котел пищевого производства
- Сравните общую длину трубки вашей детали с заявленной в названии. Разница в несколько миллиметров может потребовать уточнения.
- Убедитесь, что форма трубки совпадает: прямая, изогнутая, П-образная или другая. Сверьте по месту установки в котле.
- Проверьте тип и расположение крепежа: фланец, гайка, резьба, приварная пластина. Особое внимание на количество и диаметр отверстий под крепёж.
- Сравните расположение выводов контактов: их количество (одинарный, двойной), длину контактных стержней и шаг между ними.
- Сопоставьте мощность и напряжение, указанные на старой детали или в документации котла, с параметрами в карточке.

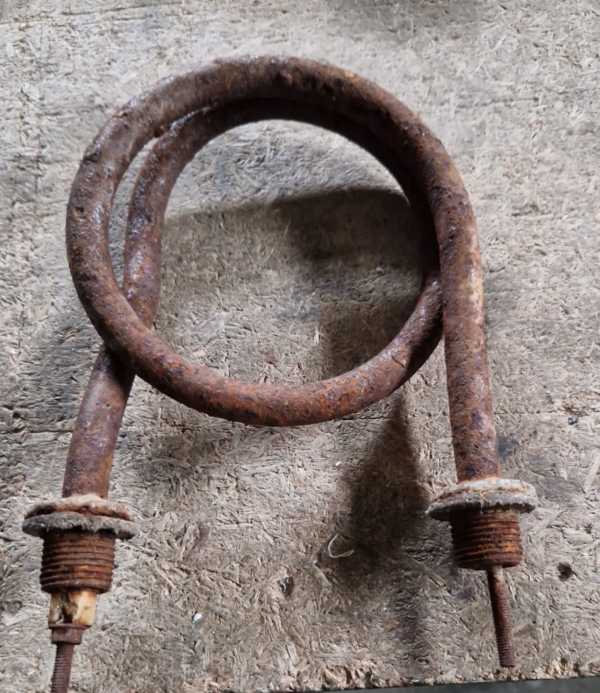

Пришлите фото старого трубчатого ТЭНа с маркировкой
- Фото старого ТЭНа с двух сторон: общий вид и крупным планом маркировку (если сохранилась).
- Чертёж или эскиз с размерами: общая длина, длина гладкой части, расстояние до изгиба, диаметр трубки.
- Фото места установки в котле: как крепится, куда подходят провода, есть ли уплотнитель или прокладка.
- Если есть данные о рабочей среде котла (вода, масло, пар, рассол), укажите это в заказе. Для агрессивных сред нужен особый материал трубки.
- Для ТЭНа с обдувом: фото или описание расположения рёбер, их количество и высота.
Изменим мощность или длину трубки для ТЭНа на пищевой котёл
Мы делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубки, тип и расположение крепежа, материал трубки для работы в вашей среде (вода, масло, агрессивная жидкость). Для этого пришлите старую деталь или её размеры и укажите, что именно нужно изменить.
ТЭН на котел пищевого производства: в каком оборудовании
Такие нагреватели ставят в пищеварочные котлы, где ТЭН размещается в междудонном пространстве наружного корпуса (пароводяная рубашка) и нагревает воду, не контактируя напрямую с продуктом. Также их используют в блоках ТЭН для твердотопливных котлов в качестве врезного резьбового элемента, устанавливаемого в штатную бобышку или обвязку. Кроме того, нагреватели применяются в бойлерах нагрева воды в составе CIP-станций на молочном производстве, которые подключаются к танку охлаждения молока только на время мойки.
Вопросы
Можно ли заказать такой же ТЭН, но на другое напряжение (например, 220 В вместо 380 В)?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого ТЭНа для сверки формы и крепления.
Подойдёт ли этот нагреватель, если мой котёл работает на масле, а не на воде?
Да, выполним в материале трубки, стойком к вашей среде. Укажите тип жидкости в заказе.
Мне нужна такая же форма, но другой диаметр трубки или другая длина выводов. Это возможно?
Да, сделаем по вашим размерам. Приложите эскиз с нужной длиной и диаметром.
У меня другое крепление на котле (другой фланец или резьба). Вы можете изготовить ТЭН под мой узел?
Да, изменим крепление по вашему образцу. Пришлите фото или чертёж крепежной части.
