Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

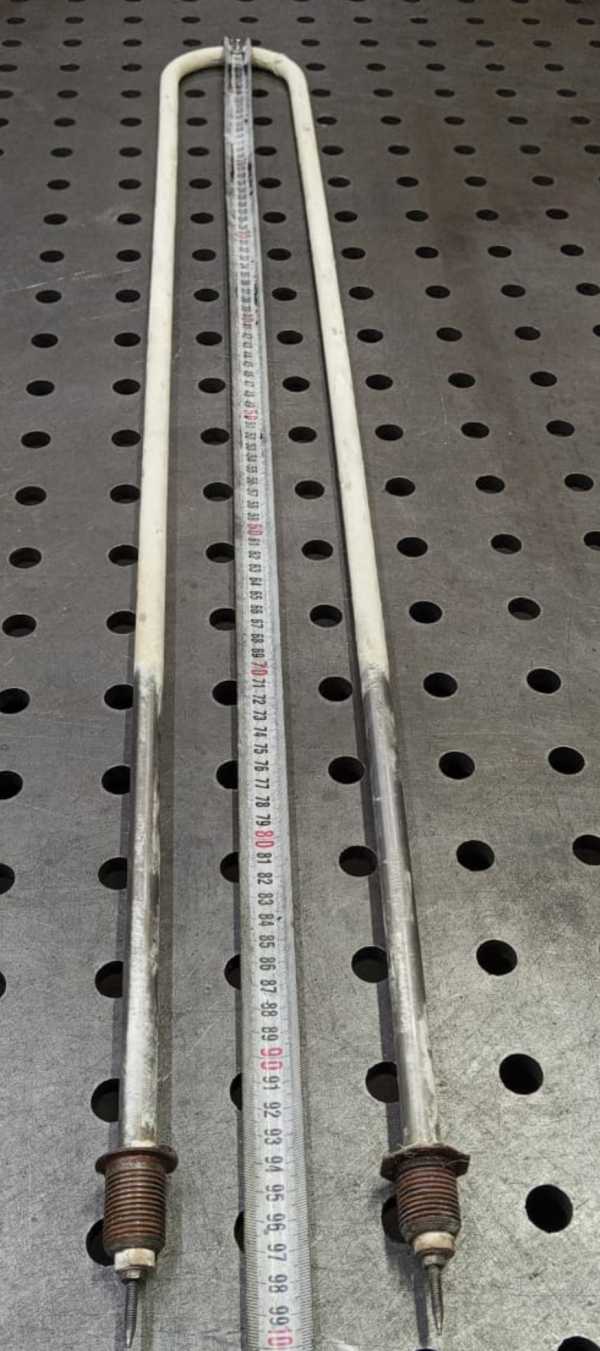

Из названия «Тэн 220 E13/10, OJ380U(100), Шт G1/2, Шп. М5 10 кВт» мы знаем:
- Напряжение: 220 В.
- Мощность: 10 кВт.
- Крепление: штуцер G1/2 и шпилька М5.
Коды E13/10 и OJ380U(100) это каталоговые обозначения производителя. Они могут кодировать диаметр, среду, длину холодной зоны и схему подключения. У разных производителей расшифровка этих кодов отличается.
Для изготовления не хватает развёрнутой длины, точной формы изгиба и радиуса гиба. Это главные параметры, которые не кодируются в стандартном названии.
Форма и гибка: как передать форму и радиус
Самый прочный способ: прислать старый ТЭН или его подробный эскиз.
Сфотографируйте ТЭН с нескольких ракурсов рядом с линейкой. Снимите размеры прямых участков и радиусы изгибов.
По требованиям ГОСТ, контактные стержни могут располагаться только на прямых участках трубки. Минимальное расстояние от гиба до стержня зависит от диаметра трубки и регламентировано у производителей.
Крепление: штуцер, гайка, фланец, межосевое
В вашем названии указано: Штуцер G1/2 (резьба 1/2 дюйма) и шпилька М5.
- Для заказа уточните: глубину вкручивания штуцера, длину шпильки, межосевое расстояние между штуцером и шпилькой, если они находятся на одной плите.
- Если крепление фланцевое, укажите диаметр фланца и центры отверстий.
Диаметр оболочки у производителей варьируется от 6 до 25 мм. Межосевое расстояние уточняется по вашему образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина: Положите шнур или проволоку вдоль трубки, повторяя все изгибы. Измерьте полученную длину. Это общая длина заготовки.
- Холодные зоны: Определите участки возле крепления, которые не грелись (обычно 40 - 160 мм по стандартам у производителей). Измерьте их длину.
- Форма: Нарисуйте проекцию ТЭН сверху и сбоку. Укажите расстояния между осями параллельных участков (межосевое).
Развёрнутая длина у производителей достигает 6300 мм. Это главный размер для заказа.
Что прислать
- Фото старого ТЭН с линейкой (общий план и крупно крепление).
- Эскиз с размерами: развёрнутая длина, холодные зоны, межосевые расстояния.
- Код среды, если известен (X, J, P, S, Z: вода, масло, воздух). Если нет, опишите среду использования.
- Если возможно, сам образец.
Делаем по чертежу, эскизу или образцу. По заказу меняем материал оболочки, длину холодной зоны и напряжение.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где они устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, размещаясь в небольшой цилиндрической камере нагрева внутри корпуса. Кроме того, нагреватели этого типа встречаются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Главное: точно снять развёрнутую длину, холодные зоны и форму гибов.
Можно ли нержавейку?
Да, по заказу меняем материал на нержавеющую сталь. Это актуально для сред с кислотами (код J у производителей).
Можно ли на другое напряжение?
Да, по заказу пересчитываем спираль под ваше напряжение. Укажите его при заказе.
Можно ли поставить в другую среду?
Да, меняем материал и мощность под среду. Важно не превысить удельную мощность, чтобы ТЭН не перегорел (например, для масла она ниже, чем для воды).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
