Маркировка ТЭН: 1870 мм активной длины и код J
В обозначении указаны мощность 5,0 кВт, напряжение 220 В и код среды J. «200 В13» оставляем как часть каталожного обозначения: без расшифровки производителя не приписываем ему размеры.
Расчётная активная длина составляет 1870 мм. При площади 764 см² удельная нагрузка равна 6,55 Вт/см². Обозначения «ф,7», R30 и Ш передают без изменений при заказе формы.
Для подбора важны не только мощность и напряжение, но и среда, в которой работает ТЭН.

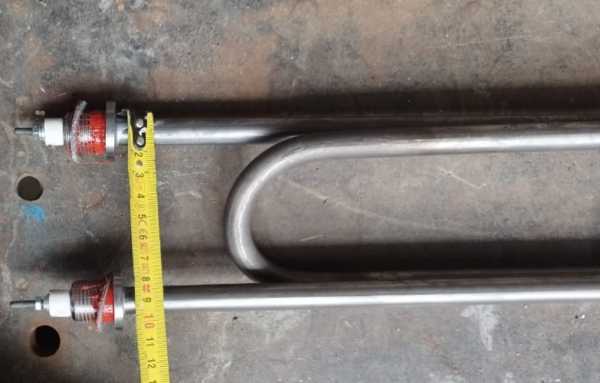

Форма гиба: R30 укажите на эскизе
В маркировке есть R30, но для согласования изгиба одной записи может быть недостаточно. Передайте форму так, чтобы были понятны расположение участков и направление изгибов.
- Приложите чертёж, эскиз или образец.
- Отметьте на нём R30 и участки, где нужен изгиб.
- Покажите положение выводов и присоединения относительно формы ТЭН.
Укажите R30 на эскизе и покажите расположение выводов.
Что изменить при сохранении длины 1870 мм
По заказу меняем мощность, напряжение, конфигурацию изгиба и исполнение присоединения при сохранении активной длины 1870 мм. Изменения нужно согласовать с параметрами среды и условиями подключения.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 56 %.
Код J и оболочка: нагрузка 6,55 Вт/см²
В каталогах для кода J указывают воду и слабые растворы кислот с pH 5–7. Для этого кода приводят предельную удельную мощность 15 Вт/см² и рекомендуют нержавеющую жаростойкую сталь для оболочки. Расчётная нагрузка этого ТЭН составляет 6,55 Вт/см².
При переходе на другую среду код J нельзя считать подходящим автоматически. Нужно заново согласовать код среды, материал оболочки и допустимую нагрузку.
Что прислать для подбора
Для подбора делаем по чертежу, эскизу, образцу. Приложите к запросу:
- Схему гиба с обозначением R30 и расположением выводов;
- Данные о нагреваемой среде и условиях работы;
- Требования к напряжению и мощности;
- Тип и резьбу штуцера, если они нужны.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных и проточных водонагревателях, а также в стиральных и посудомоечных машинах. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец, в проточном водонагревателе - в небольшой цилиндрической камере внутри корпуса. В стиральной машине элемент закреплён снизу бака через резиновую манжету, а в посудомоечной - встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли другую форму гиба?
Да, укажите её на чертеже или эскизе. По заказу меняем конфигурацию изгиба, сохраняя согласованную активную длину.
Что если нагрузка выше предела?
Нельзя выбирать режим выше предельной удельной мощности для кода среды. Нужно согласовать мощность, площадь нагрева или исполнение ТЭН.
Можно ли на другое напряжение?
По заказу меняем напряжение, но его нужно согласовать с мощностью и подключением. Не подключайте ТЭН к напряжению, отличному от указанного.
Можно ли с другой резьбой штуцера?
Укажите требуемую резьбу при заказе. По заказу меняем исполнение присоединения.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
