Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |

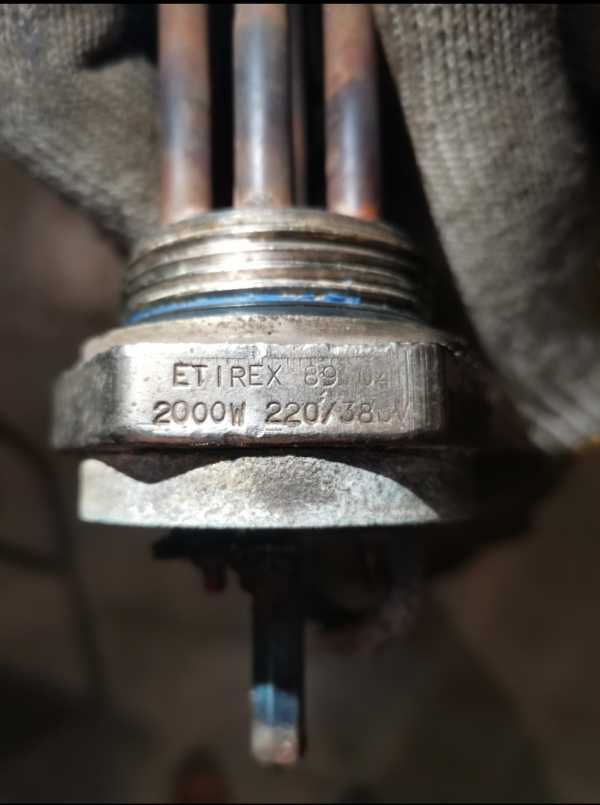

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: три главных параметра
- Сравните форму фланца и количество ТЭНов в блоке. Убедитесь, что посадочное место (резьба, диаметр) совпадает с вашим оборудованием.
- Проверьте длину трубки ТЭН (без учёта фланца) и выводов. Размер должен соответствовать глубине погружения и месту подключения.
- Уточните мощность и напряжение. Если эти данные есть на старой детали, они должны совпадать с указанными в названии блока.
- Оцените материал трубки и фланца (например, нержавейка или сталь). Внешний вид и цвет могут указать на среду эксплуатации.
Что прислать для заказа
- Фото старого блока ТЭН с разных сторон: общий вид, фланец, выводы, маркировка (если есть).
- Чертёж или эскиз с размерами: диаметр и толщина фланца, длина трубки, расстояние между выводами, диаметр резьбы.
- Уточните тип резьбы (например, дюймовая или метрическая) и количество ТЭНов в блоке.
- Если деталь меняется по образцу, приложите её саму для снятия точных мерок.
- Укажите напряжение и мощность, с которыми работал старый блок. Если данных нет, скажите, под какое оборудование он ставился.
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубки, материал трубки или фланца, тип и размер резьбы, количество выводов, форму фланца. Для изменений пришлите старую деталь и опишите новую задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы в качестве догрева или ТЭН-вставки, где блок врезается в штатную бобышку котла или в обвязку. Также нагреватель используется в промышленных электроводонагревателях и блоках для технологических жидкостей, где вкручивается в бак через резьбовой фланец. Кроме того, блок ТЭН применяется в промышленных электрокотлах отопления, где находится в герметичной оболочке внутри корпуса котла.
Вопросы
Можно ли изменить напряжение с 220 В на 380 В для этого блока?
Да, сделаем. Пришлите фото старого блока и укажите новое напряжение и мощность.
Подойдёт ли этот блок, если у меня другой диаметр резьбы фланца?
Да, сделаем блок с нужной резьбой. Приложите образец резьбы или её точный чертёж.
Возможно ли увеличить длину трубки ТЭН для более глубокой установки?
Да, сделаем нужную длину. Укажите требуемый размер и пришлите фото старой детали.
Сделаете блок из другого материала, если в старой детали была латунь, а нужна нержавейка?
Да, сделаем из указанного вами материала. Приложите образец или напишите среду, в которой будет работать нагреватель.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
