Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 30 Вт; можно меньше или больше, примерно от 18 Вт до 42 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 110 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

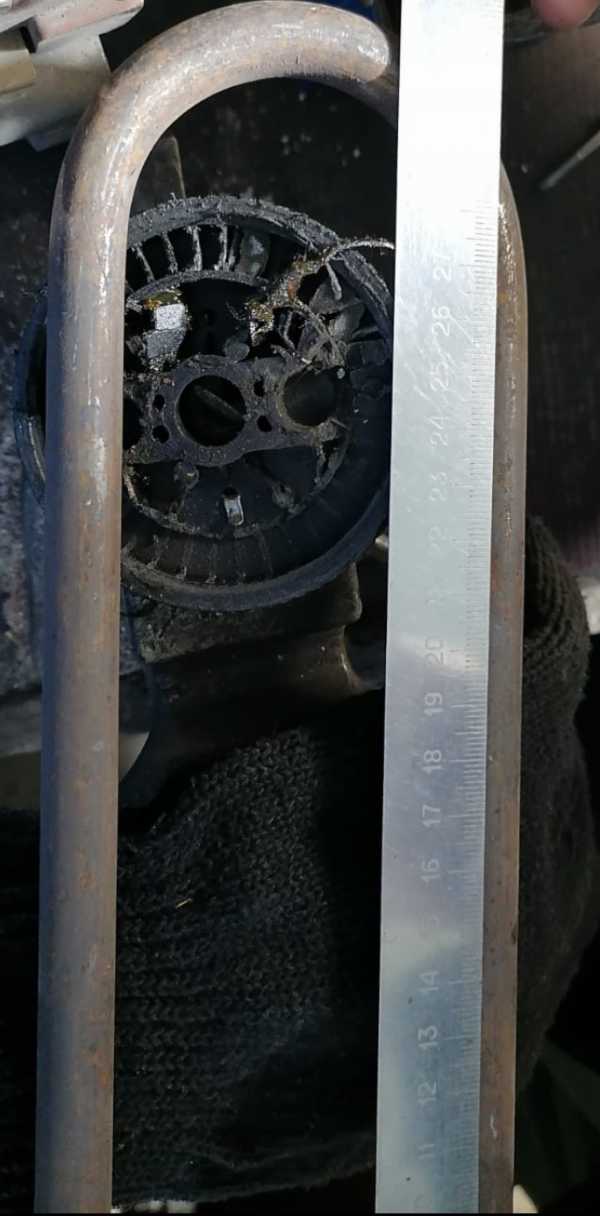

Что говорит название: U-образный, 32 см, 110 В, 30 Вт
В названии уже есть главные параметры: форма после гибки U-образная, длина 32 см, напряжение 110 В, мощность 30 Вт (0,03 кВт). Из них получаются расчётные ток 0,27 А и сопротивление в рабочем режиме 403,3 Ом.
Для изготовления этого мало. У производителей и в каталогах одиночный ТЭН описывают через:
- Диаметр оболочки;
- Материал оболочки;
- Длину контактных стержней;
- Длину холодных зон;
- Радиус и направление изгиба;
- Тип и размер крепления;
- Нагреваемую среду.
Без холодных зон и крепления нельзя сделать ТЭН, который станет на место старого.
Снимаем размеры со старого ТЭН: 32 см развёрнутой длины, холодные зоны, форма
- Отключите нагрев и снимите старый ТЭН, не деформируя трубку.
- Измерьте развёрнутую длину гибкой лентой или проволокой по осевой линии трубки от торца до торца. Для этого товара в названии стоит 32 см, но по образцу обязательно проверьте фактическую длину.
- Замерьте холодные зоны: расстояние от торца трубки до начала спирали. У производителей длина холодной зоны часто привязана к длине контактного стержня в заделке.
- Перенесите форму после гибки на бумагу: высоту U, ширину между осями, длину прямых участков до изгиба и радиус закругления.
Развёрнутая длина важнее «высоты» U: 32 см показывают, сколько трубки уйдёт в нагрев и изгиб.
Крепление: штуцер, гайка, фланец, межосевое
В названии этого ТЭНа крепление не указано, значит его нужно снять со старого или взять с чертежа. От типа крепления зависит, как нагреватель будет зафиксирован в узле.
У производителей и в каталогах крепление указывается отдельно от электрических параметров:
- Штуцер: диаметр резьбы, шаг, длина резьбы, размер под ключ;
- Гайка: посадочный диаметр, толщина;
- Фланец: диаметр, отверстия, межосевое расстояние.
Для U-образной формы межосевое расстояние замеряют между осями двух концов трубки. По заказу меняем тип крепления: штуцер, гайку или фланец.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Проверка мультиметром: сопротивление 403,3 Ом
Расчётное сопротивление в рабочем режиме для этого ТЭН: 403,3 Ом. Мультиметр в режиме омметра покажет холодное сопротивление, поэтому показание может немного отличаться от 403,3 Ом.
- Поставьте щупы на два контактных стержня.
- Сравните показание с ориентиром: 403,3 Ом.
- Если прибор показывает 0 или бесконечность, спираль замкнута или оборвана.
- Проверьте изоляцию на корпус: один щуп на стержень, другой на металлическую оболочку. В каталогах и у производителей исправным считается сопротивление изоляции не ниже 0,5 МОм.
Не включайте ТЭН с повреждённой оболочкой или с очень низким сопротивлением изоляции.
Главный ориентир: 403,3 Ом в рабочем режиме.
Что прислать, чтобы сделать ТЭН 32 см, 110 В, 30 Вт
Делаем по чертежу, эскизу, образцу. Чтобы заказ совпал с вашим узлом, пришлите:
- Фото старого ТЭН рядом с линейкой: общий вид, вид сбоку, крепление, маркировку;
- Размеры: развёрнутая длина, форма гибки, холодные зоны, длина контактных стержней;
- Крепление: штуцер, гайка, фланец, межосевое;
- Электрические данные: 110 В, 30 Вт, 0,03 кВт, 0,27 А, 403,3 Ом;
- Среду, в которой работает нагреватель, если она известна.
По заказу меняем материал оболочки, тип крепления, длину холодных зон и другие параметры под чертёж.
Где применяют такие нагреватели
Такие нагреватели ставят в мини-печах настольных, где они находятся в виде отдельных открытых элементов сверху и снизу камеры, а также в хлебопечках, где элемент располагается вокруг или под съёмным ведром для выпечки.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера. Пришлите диаметр, шаг и длину резьбы с чертежом или по старому образцу.
Можно ли нержавейку?
Можно, по заказу меняем материал оболочки на нержавеющую сталь. Уточните среду и температуру, чтобы выбрать подходящий вариант.
Можно ли на другое напряжение?
Да, по заказу меняем параметры спирали под другое напряжение. Нужны напряжение, мощность и размеры старого нагревателя.
Можно ли поставить в другую среду?
Возможно, по заказу меняем материал оболочки. У производителей для разных сред есть ограничения по удельной мощности, поэтому пришлите среду и условия работы.
