Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает

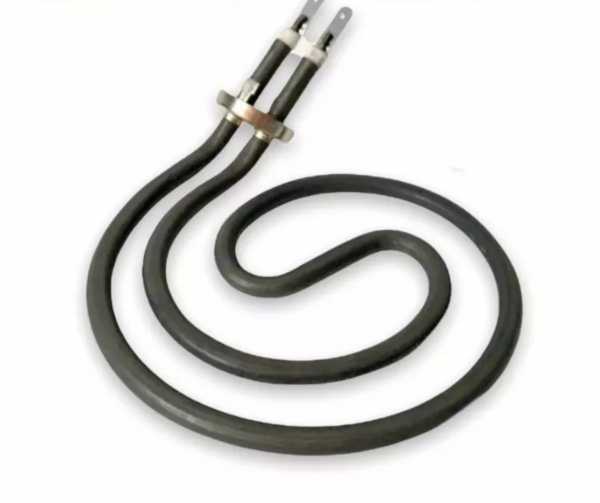

Из названия этого ТЭН для эл.плит:
- Мощность: 3 кВт (3000 Вт, в том числе две секции 1800+1200)
- Диаметр оболочки: 10 мм
- Размеры: 365×245 мм - вероятно, габариты после гибки (длина и ширина).
Чего нет в названии и нужно для изготовления:
- Развёрнутая длина (активная часть + холодные зоны)
- Длина холодных зон (расстояние от конца трубки до спирали)
- Материал оболочки (сталь, нержавейка, медь…)
- Среда нагрева (вода, воздух, масло)
- Напряжение и схема подключения (220 В или 380 В, одна или две секции).
Главное: без этих данных изготовить точную копию невозможно. Присылайте чертёж, эскиз или образец - мы сделаем по ним.
Среда и материал оболочки: вода, воздух, масло
У производителей материал оболочки и предельная мощность зависят от среды. В каталогах по ГОСТ 13268-88 закреплены буквенные коды:
- X - вода / слабые растворы (pH 5 - 9), 9,0 Вт/см², оболочка - медь/латунь
- J - вода / кислоты (pH 5 - 7), 15,0 Вт/см², нержавеющая сталь
- P - вода / щёлочи (pH 7 - 9), 15,0 Вт/см², углеродистая сталь
- Z - масла, жиры, 3,0 Вт/см², углеродистая сталь
- S - спокойный воздух до 450°C, 2,2 Вт/см², углеродистая сталь
- T - воздух свыше 450°C, 5,0 Вт/см², нержавеющая жаропрочная сталь
Если поставить ТЭН для воды в масло - перегрев и выход из строя. Для воздуха часто применяют оребрение (навитые рёбра), чтобы увеличить площадь теплоотдачи.
По заказу меняем материал оболочки под вашу среду.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Отключите питание и демонтируйте ТЭН.
- Измерьте полную развёрнутую длину - распрямите трубку (или измерьте по внешней стороне изгиба). Допуск по длине до 1000 мм - ±2% (но не более 12 мм), свыше 1000 мм - ±1%.
- Определите холодные зоны - расстояние от торца трубки до начала активной (греющей) части. У производителей стандартные длины холодных зон по ГОСТ: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм и т.д. Контактный стержень должен отстоять от изгиба не менее 20 мм для диаметра 10 мм.
- Зарисуйте форму после гибки: проставьте все линейные размеры и радиусы изгибов. Укажите, где находятся контактные стержни.
Измерять нужно аккуратно, особенно холодные зоны - от них зависит, будет ли ТЭН перегреваться в месте крепления.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать форму и радиус
Форма ТЭН может быть любой - П-образной, спиральной, змейкой. Для передачи нам нужен:
- Чертёж с размерами всех прямых участков и радиусами изгибов (в мм)
- Эскиз от руки с проставленными цифрами
- Образец (старый ТЭН) - мы снимем размеры сами
При гибке важно соблюдать минимальный радиус: для оболочки 10 мм контактный стержень не должен попадать в зону изгиба. У производителей это контролируется по ГОСТ - не менее 20 мм от стержня до начала изгиба.
Сильная мысль: для диаметра 10 мм минимальный радиус гибки обычно 20 - 25 мм, точнее уточняйте по чертежу.
Что прислать
Для заказа по вашему образцу или чертежу достаточно прислать:
- Эскиз (с размерами и радиусами) или фотографию старого ТЭН с линейкой
- Указать среду нагрева (вода, воздух, масло…)
- Напряжение (220 В, 380 В или другое)
- Желаемый материал оболочки (если не по умолчанию)
- Количество
Делаем по чертежу, эскизу, образцу. По заказу меняем материал, напряжение, длину холодных зон.
Где применяют такие нагреватели
Такие нагреватели ставят в электроплитах и варочных панелях, где трубчатый элемент встроен внутрь чугунного диска конфорки. Также они используются в духовых шкафах, располагаясь открыто на задних или боковых стенках камеры сверху и снизу. В мини-печах настольного типа нагреватели монтируются отдельно сверху и снизу камеры с возможностью раздельного включения.
Вопросы
Можно ли поставить этот ТЭН в другую среду (например, в масло вместо воды)?
Нет, если он рассчитан на воду, в масле он перегреется и выйдет из строя. Материал оболочки и мощность подбираются под среду. По заказу сделаем под вашу среду.
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип и размер резьбы на штуцере. Укажите нужный стандарт (например, G1/2, M14 и т.д.).
Можно ли сделать оболочку из нержавейки?
Да, нержавеющая сталь (08Х18Н10Т) применяется для воды с кислотами и для воздуха выше 450°C. По заказу меняем материал.
Можно ли на другое напряжение (например, 380 В)?
Да, пересчитаем спираль под нужное напряжение (220 В, 380 В, 127 В и другие по ГОСТ). Укажите напряжение при заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
