Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

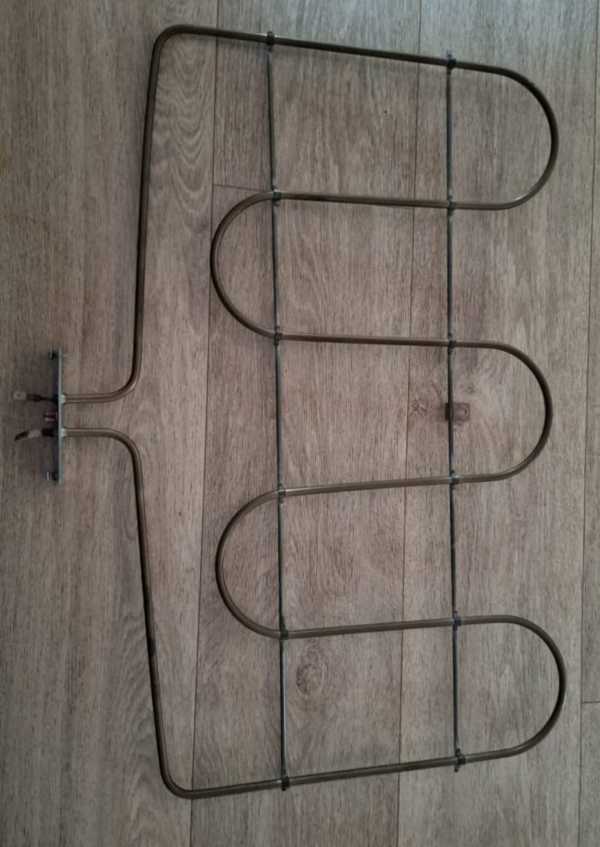

Из названия «Тэн SANAL TUV 1500 w, 230 V» мы знаем мощность - 1,5 кВт, напряжение - 230 В, расчётный ток - 6,52 А, рабочее сопротивление - 35,3 Ом. Этого достаточно, чтобы понять электрические параметры.
Для изготовления ТЭН нужны физические размеры. В названии нет:
- Развёрнутой длины трубки
- Диаметра оболочки
- Длины холодных зон и контактных стержней
- Формы после гибки
- Типа крепления (штуцер, гайка, фланец)
- Среды нагрева (вода, воздух, масло)
Мы делаем ТЭН по чертежу, эскизу или образцу. Без размеров - только электрическая схема.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина - выпрямите старый ТЭН (без повреждений оболочки) и измерьте рулеткой от одного контактного стержня до другого. Допуск по ГОСТ 13268-88: до 1000 мм - ±2%, свыше - ±1%.
- Холодные зоны - длина участков от края оболочки до начала активной части. У производителей они обозначаются буквами: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм, G=400 мм, H=630 мм.
- Форма после гибки - зарисуйте конфигурацию: П-образная, U-образная, W-образная, спиральная. Укажите межосевые расстояния между прямыми участками.
- Диаметр оболочки - измерьте штангенциркулем. У производителей ряд: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм. Допуск +0,3/−0,1 мм для малых, +0,4/−0,2 мм для 13 и 16 мм.
- Длина контактных стержней - от торца оболочки до конца стержня. Конец стержня должен быть на прямом участке не ближе 20 мм от изгиба для диаметров 10 - 16 мм.
Главный параметр - развёрнутая длина. Остальное уточняется по образцу.
Крепление: штуцер, гайка, фланец, межосевое
Крепление определяется формой старого ТЭН:
- Штуцер - резьбовая часть на оболочке (например, G1/2, G3/4). Измерьте диаметр резьбы и шаг.
- Гайка - накидная гайка с уплотнительной шайбой. Укажите размер под ключ.
- Фланец - плоская пластина с отверстиями. Замерьте межосевое расстояние между центрами отверстий и диаметр самих отверстий.
- Межосевое - для П-образных и U-образных ТЭН: расстояние между осями прямых участков. Указывается в миллиметрах.
По заказу меняем тип крепления, но только если новый ТЭН совпадает по посадочному месту.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
Среда нагрева определяет материал оболочки и предельную удельную мощность. В каталогах производителей используются буквенные коды по ГОСТ 13268-88:
- X - вода, слабые растворы щелочей и кислот (pH 5 - 9), 9,0 Вт/см², медь/латунь
- J - вода, слабые кислоты (pH 5 - 7), 15,0 Вт/см², нержавеющая жаростойкая сталь
- Z - масла, жиры, 3,0 Вт/см², углеродистая сталь
- S - воздух спокойный до 450°C, 2,2 Вт/см², углеродистая сталь
- T - воздух спокойный свыше 450°C, 5,0 Вт/см², нержавеющая жаропрочная сталь
Для вашего ТЭН SANAL TUV 1500 w, 230 V среда не указана в названии. Если старый ТЭН стоял в воде - скорее всего, код X или J. Если в масле - Z. Если на воздухе - S или T.
Сопротивление в рабочем режиме 35,3 Ом - это значение для 1,5 кВт при 230 В. Оно не зависит от среды.
Что прислать
Чтобы мы изготовили точную копию, пришлите:
- Старый ТЭН целиком (без повреждений) - по образцу делаем полное повторение формы, крепления и размеров
- Чертёж или эскиз с указанием развёрнутой длины, диаметра оболочки, длины холодных зон, межосевых расстояний
- Фото резьбы штуцера или гайки с линейкой рядом
- Данные о среде нагрева (вода/масло/воздух) - если не уверены, укажите, где стоял ТЭН
Делаем по чертежу, эскизу, образцу. Без образца или чётких размеров изготовление невозможно.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку, а также в стиральных машинах, где он закреплён снизу бака через резиновую манжету, и в посудомоечных машинах, где элемент встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, если прислать старый ТЭН целиком. Мы снимем все размеры, форму и крепление. Маркировка не нужна.
Как измерить развёрнутую длину?
Аккуратно выпрямите трубку без повреждения оболочки, затем измерьте рулеткой от одного контактного стержня до другого.
Можно ли поставить в другую среду?
Можно, если изменить материал оболочки и длину активной части. По заказу меняем среду, но мощность и напряжение останутся те же.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера. Укажите нужный диаметр и шаг резьбы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
