Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

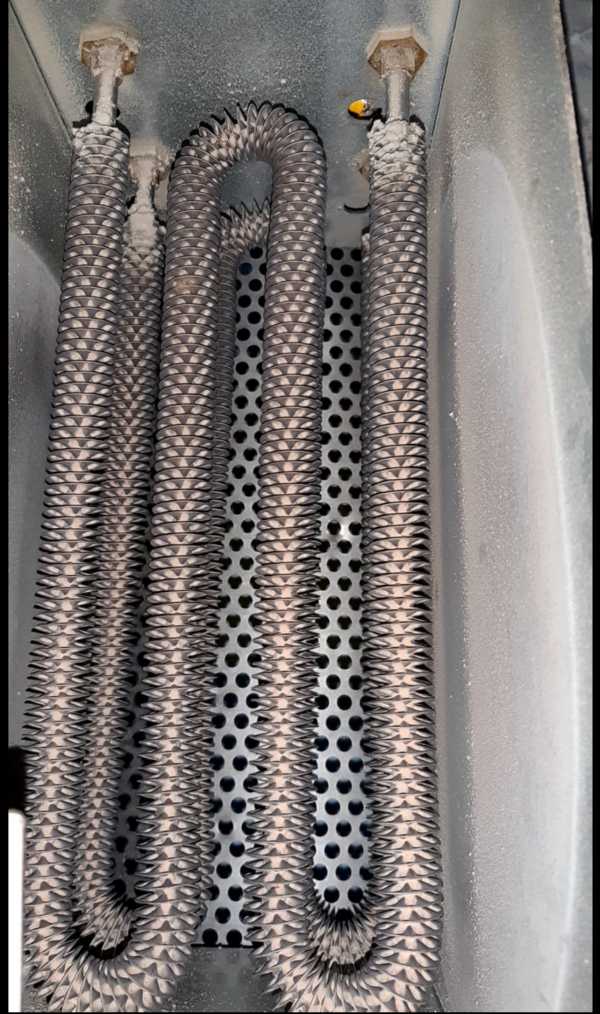

Сравните общую длину и трубку без выводов с воздушным ТЭНом сушильной машины
- Сравните общую длину и длину трубки без выводов (контактных стержней)
- Проверьте форму и количество изгибов, а также расстояние между параллельными частями трубки
- Уточните тип и расположение крепёжных элементов (втулки, пластины, проушины), их количество и взаимное положение
- Сверьте длину и диаметр выводов (контактных стержней), а также их конструкцию (резьба под гайку, гладкий под клемму, штекер)
- Убедитесь, что мощность и напряжение, указанные на корпусе старого ТЭНа, совпадают с теми, что заказаны
Пришлите фото старого ТЭНа для сушильной машины с торца, сбоку и сверху
- Фото старого ТЭНа с торца, сбоку и сверху, чтобы были видны все изгибы и взаимное расположение частей
- Фото крепёжного узла или места установки (кронштейн, хомут, отверстия) крупным планом
- Замеры общей длины, длины нагреваемой части, длины выводов и расстояния между осями параллельных трубок
- Маркировку на корпусе старой детали (буквы и цифры), если она сохранилась
- Указание рабочего напряжения и мощности, если они отличаются от стандартных, или напишите «по образцу»
Изменим длину выводов, диаметр и крепление по образцу воздушного ТЭНа
Делаем по образцу, фото, чертежу. По заказу меняем длину выводов, их диаметр и тип крепления. Также под заказ изменяем рабочее напряжение и мощность при сохранении общей геометрии.
Где применяют Нагреватель для сушильной машины
Такие нагреватели ставят в сушильном барабане для белья в промышленной прачечной, где нагреватель находится в электрокалорифере на входе воздуха в барабан. Также они устанавливаются в сушильной камере для древесины в деревообработке, в электрокалорифере приточного воздуха внутри камеры. Кроме того, нагреватели применяются в лабораторных сушильных шкафах, где размещаются в стенках рабочей камеры с принудительной или естественной конвекцией.
Вопросы
Мне нужно другое напряжение, вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото и размеры старого ТЭНа.
Можно ли изменить длину выводов или сделать резьбу вместо гладкого стержня?
Да, меняем длину, диаметр и тип выводов под вашу задачу. Приложите чертёж или фото контактной группы.
У меня агрессивная среда (влажность, химия), подойдёт ли стандартный материал трубки?
Под заказ используем другой материал оболочки. Укажите условия эксплуатации и пришлите фото места установки.
Нужно другое крепление, не как на фото, вы можете переделать?
Да, дорабатываем крепёж по вашему образцу. Пришлите фото кронштейна или пластины, которые должны подойти.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
