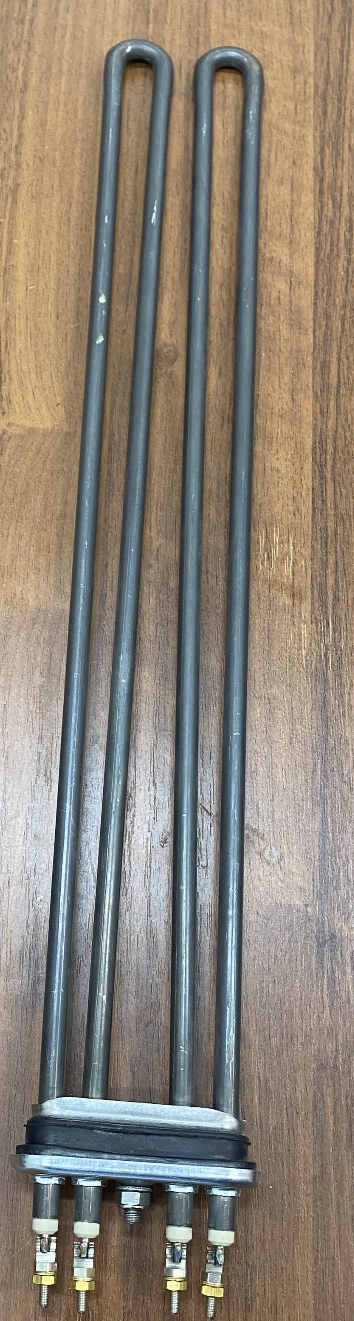

ТЭН сдвоенный 7.3 кВт длина 600 мм

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «ТЭН сдвоенный 7.3 кВт длина 600 мм» мы знаем:

• Мощность: 7,3 кВт
• Развёрнутая длина: 600 мм
• Конструкция: сдвоенный (две трубки в одном узле)

Чего в названии нет, и это нужно определить для производства:

• Диаметр оболочки (обычно от 6,5 до 16,0 мм по ГОСТ 13268-88)
• Материал оболочки (зависит от среды нагрева)
• Напряжение (из стандартного ряда: 12, 24, 36, 42, 48, 60, 127, 220, 380 В)
• Длина контактных стержней и холодных зон (код A - H по ГОСТ)
• Форма после гибки (конфигурация изгиба)
• Тип крепления (резьба, фланец или без)
• Код нагреваемой среды (буквенное обозначение из таблицы ГОСТ)

Среда и материал оболочки: вода, воздух, масло

У разных сред разная предельная удельная мощность на поверхности трубки. По ГОСТ 13268-88 для воды - до 9 - 15 Вт/см², для воздуха - до 2,2 - 6,5 Вт/см², для масел - 3,0 Вт/см². От этого зависит материал оболочки:

• Вода (pH 5 - 9): медь, латунь, нержавеющая сталь
• Вода (pH 5 - 7): нержавеющая жаростойкая сталь
• Вода (pH 7 - 9): углеродистая сталь
• Масла, жиры: углеродистая сталь
• Воздух спокойный: углеродистая сталь
• Воздух с циркуляцией: сталь углеродистая или нержавеющая

Если ставите в другую среду - сообщите, мы подберём материал по таблице ГОСТ.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

1. Развёрнутая длина: выпрямите старый ТЭН (или измерьте по контуру гибкой рулеткой). Сравните с нашей длиной 600 мм.
2. Холодные зоны: замерьте расстояние от конца контактного стержня до начала нагрева (активной части). У сдвоенного ТЭН - на обеих трубках.
3. Форма после гибки: нарисуйте контур старого ТЭН на бумаге или сфотографируйте с линейкой рядом. Отметьте все изгибы и радиусы.
4. Диаметр трубки: измерьте штангенциркулем (стандартные размеры по ГОСТ: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм).
5. Длина контактных стержней: от края трубки до конца стержня (код A=40 мм, B=65 мм, C=100 мм, D=125 мм и т.д.).

Развёрнутая длина 600 мм - главный размер, остальные снимаем со старого образца.

Форма и гибка: как передать форму и радиус

Сфотографируйте старый ТЭН с двух ракурсов и положите рядом линейку. Если форма сложная - обведите контур на листе бумаги и укажите радиусы изгибов. Минимальный радиус изгиба зависит от диаметра трубки: для 10 мм - от 20 мм, для 13 мм - от 25 мм.

• У сдвоенного ТЭН важно расстояние между трубками и их взаимное расположение (параллельно, под углом, U-образно)
• Контактные стержни должны выходить на прямой участок не ближе 20 мм от начала изгиба (для диаметров 10 - 16 мм)

Делаем по чертежу, эскизу или образцу. Пришлите фото с размерами - повторим форму.

Что прислать

Для заказа ТЭН сдвоенного 7.3 кВт длина 600 мм пришлите:

• Фото старого ТЭН с линейкой рядом (вид сверху и сбоку)
• Развёрнутую длину (уже знаем - 600 мм, но проверьте)
• Диаметр трубки (штангенциркулем)
• Длину холодных зон и контактных стержней
• Тип среды (вода, воздух, масло)
• Напряжение (220 или 380 В - стандарт)
• Тип крепления: резьба, фланец, без крепления

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они монтируются в баке через боковой или нижний фланец. Также нагреватели этого типа используются в парогенераторах и гладильных системах, устанавливаясь в отдельной ёмкости для воды. Кроме того, они встречаются в стиральных машинах, где закрепляются снизу бака через резиновую манжету.
