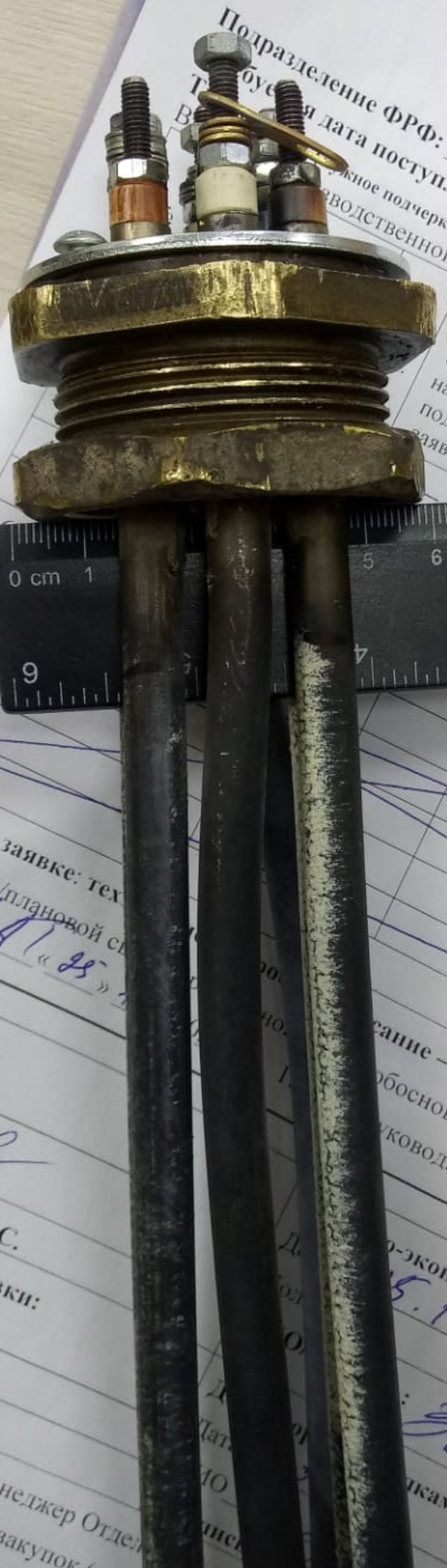

ТЭН (водяной) 2,2 kW материал (медь)L500mm

Что известно из названия и чего не хватает для производства

В названии указаны три параметра:

• Мощность: 2,2 кВт
• Материал оболочки: медь
• Развёрнутая длина (L): 500 мм

Этого достаточно, чтобы понять тип нагревателя - водяной ТЭН в медной трубке. Но для изготовления точной замены без маркировки этих данных мало. У производителей в каталогах каждый ТЭН описывается полным набором: диаметр оболочки, длина холодных зон (расстояние от края трубки до активной части), длина и диаметр контактных стержней, тип и размер крепления, форма после гибки, напряжение сети.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Чтобы мы изготовили точную копию, снимите три группы размеров:

1. Развёрнутая длина (L) - 500 мм уже известна, но проверьте её по старому нагревателю: распрямите трубку (если она гнутая) и измерьте рулеткой от одного конца до другого. Допуск у производителей - ±2% на длину до 1000 мм.
2. Холодные зоны - расстояние от каждого конца трубки до начала активной части (там, где трубка греет). Измерьте по прямой от торца до точки, где начинается нагрев (часто видно по цвету или накипи). Длина холодной зоны в каталогах обозначается буквой: A=40 мм, B=65 мм, C=100 мм и так далее по ГОСТ 13268-88.
3. Форма после гибки - если ТЭН изогнут, нарисуйте его контур на бумаге или сфотографируйте рядом с линейкой. Важно: контактные стержни должны выходить только на прямых участках (не менее 20 мм от изгиба для трубки диаметром 10-16 мм).

Крепление: штуцер, гайка, фланец, межосевое

У водяных ТЭН на медной трубке чаще всего встречаются три типа крепления:

• Штуцер с резьбой - измерьте диаметр резьбы (например, G1/2, G3/4) и длину штуцера.
• Гайка накидная - укажите её внутренний диаметр и шаг резьбы.
• Фланец - для него важны межосевое расстояние (расстояние между центрами отверстий) и диаметр самих отверстий. По заказу меняем тип крепления, если резьба не подходит.

Если крепление впрессовано в корпус оборудования, снимите размеры посадочного места: диаметр отверстия, глубину, наличие уплотнительного кольца.

Форма и гибка: как передать форму и радиус

Форма ТЭН бывает любой: прямая, U-образная, W-образная, кольцевая, с отводами под углом. Чтобы мы повторили её точно:

1. Положите старый ТЭН на лист бумаги и обведите контур карандашом.
2. На линии обводки поставьте размеры: длину каждого прямого участка, радиусы изгибов (измерьте по внутренней стороне изгиба), углы между участками.
3. Сфотографируйте образец рядом с линейкой с двух-трёх сторон - это поможет проверить пропорции.

У производителей в каталогах форма задаётся чертежом с указанием радиусов и углов. Если образец сломан или деформирован, лучше нарисовать эскиз «как должно быть» по месту установки.

Контактные стержни должны находиться на прямых участках не ближе 20 мм от начала изгиба - иначе нарушается изоляция.

Что прислать

Для запуска в производство без маркировки достаточно прислать:

• Старый образец (если он цел и не деформирован).
• Эскиз с размерами: развёрнутая длина 500 мм, холодные зоны, диаметр оболочки (измерьте штангенциркулем), длина и диаметр контактных стержней.
• Фото крепления (штуцер/гайка/фланец) с указанием резьбы или межосевого расстояния.
• Напряжение сети (220В или 380В) - это нужно для расчёта сопротивления спирали.

Где применяют такие водяные ТЭНы

Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где они монтируются в бак через боковой или нижний фланец либо через резьбовую втулку. Также их используют в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету, и в посудомоечных машинах, где он встроен в проточную часть циркуляционной помпы.
