Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить изгиб и концы воздушного трубчатого ТЭНа со старым образцом
- Сравните форму изгиба и расположение концов: ТЭН должен повторять контур вашего старого или свободно входить в посадочное место.
- Проверьте тип крепления: резьба, фланец или гладкий конец. Уточните, есть ли уплотнитель или прокладка.
- Посмотрите на выводы: штекер, клемма под винт, длина и сечение контактных стержней.
- Сверьте общую длину по корпусу (без выводов). Расстояние между точками крепления влияет на установку.
- Мощность и напряжение указаны в маркировке на корпусе или в документации к старой детали.
Прислать фото старого ТЭНа с линейкой для покрасочных работ
- Фото старого ТЭН с линейкой или рулеткой рядом (общий вид и крупно места крепления, выводов).
- Эскиз или чертёж с размерами: длина трубки, межосевое расстояние, шаг резьбы, диаметр.
- Маркировку на корпусе: буквенно-цифровой код, мощность, напряжение.
- Фото посадочного места в оборудовании: где стоит нагреватель, тип крепления, есть ли уплотнение.
- Условия работы: подаётся ли воздух принудительно, контакт с жидкостью или испарениями.
- Если корпус нестандартный: прислать сам образец в посылке (делаем по образцу, фото, чертежу).
Изменить длину, мощность или напряжение воздушного ТЭНа по заказу
По заказу меняем длину корпуса, мощность, напряжение, тип и расположение выводов, а также материал оболочки под агрессивную среду. Форму изгиба и крепление подгоняем под ваше оборудование по фото и размерам.
Применение: ТЭН для покрасочных работ

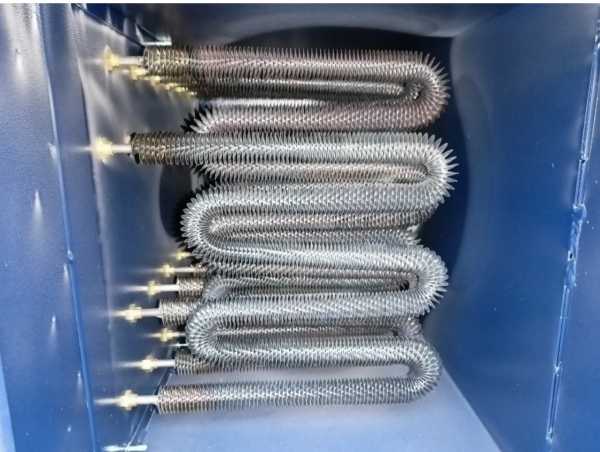

Такие нагреватели ставят в камеры полимеризации порошковой покраски. Они находятся в отдельном тепловом блоке, пристыкованном к камере снаружи, либо в боковых стенках камеры с теплоотражающими экранами. Также нагреватели этого типа используются в парогенераторах и гладильных системах, где устанавливаются в бойлере - отдельной ёмкости для воды с ТЭН внутри.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, 220 В вместо 380 В?
Да, сделаем. Для этого укажите желаемое напряжение и мощность, а также пришлите фото посадочного места.
Если у моего образца крепление под фланец, а у вас в списке только резьба, вы измените тип крепления?
Да, сделаем крепление по вашему образцу. Приложите фото фланца и его размеры (диаметр, расположение отверстий).
Нужна другая длина корпуса, чтобы ТЭН не касался стенок камеры.
Да, изменим длину. Укажите нужный размер общей длины корпуса и межосевое расстояние.
ТЭН будет работать во влажной камере покраски с агрессивными парами. Подберёте другой материал оболочки?
Да, сменим материал оболочки. Сообщите состав среды и температуру эксплуатации, а также пришлите фото повреждённого старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
