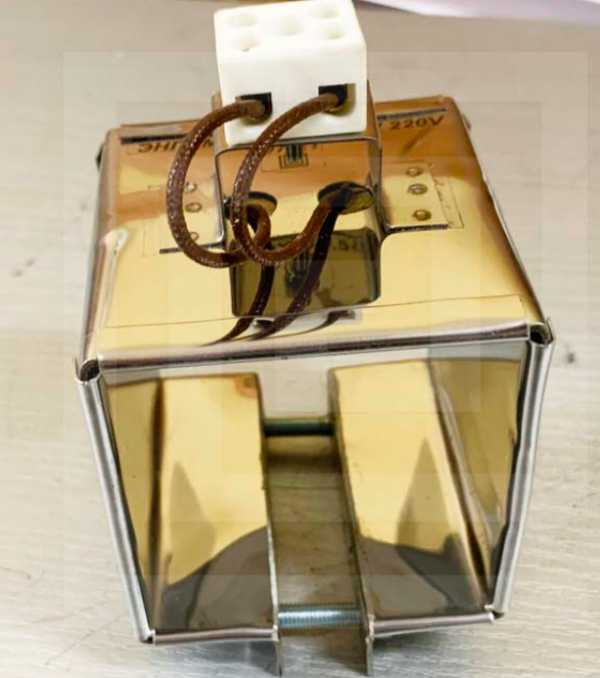

Характеристики
| Тип | ЭНПЛМ |
|---|---|
| Мощность | 3 кВт |
| Напряжение | 220 В |
| Размер (ДхШ) | 600х200 |
Где применяется плоский нагреватель ЭНПЛМ
Плоские нагреватели типа ЭНПЛМ используются в термопрессах для сублимационной печати, нагревательных столах 3D-принтеров, предпусковых подогревателях двигателей, керамических тепловентиляторах, конфорках электроплит и вафельницах. В термопрессах применяется литая алюминиевая плита с нихромовой нитью в волнообразном канале. Для нагревательных столов 3D-принтера возможны варианты: печатная плата с медными дорожками, литая плита или силиконовый нагреватель под столом.
Конструкция плоского нагревателя: миканит, керамика, силикон
Плоский нагреватель состоит из резистивного провода (например, нихромовая спираль), изолированного и залитого в корпус. По типу изоляции различают миканитовые (до 350°C), керамические (до 500-600°C) и силиконовые (гибкие, влагостойкие) нагреватели. У плоских нагревателей типа ЭНПЛМ корпус обычно из нержавеющей стали толщиной 0,5 мм. Для улучшения теплопередачи пустоты заполняются высокотемпературной термопастой. В PTC-элементах используется точка Кюри для самоограничения температуры.
Миканит, керамика или силикон: что выбрать под задачу
Выбор зависит от рабочей температуры, условий влажности и требуемой гибкости. Миканит - до 350°C, подходит для большинства промышленных применений. Керамика - до 600°C, для высокотемпературных процессов, например, в автомобильных PTC-нагревателях. Силикон - гибкий, влаго- и химически стойкий, удобен для крепления на неровные поверхности. Если нужен саморегулирующийся нагреватель без внешнего термостата, выбирают PTC-элемент с точкой Кюри.
Как подобрать плоский тэн по параметрам
Основные параметры: мощность, напряжение, размеры и рабочая температура. Удельная мощность для плоских нагревателей данного типа не превышает 4 Вт/см². Напряжение может быть выбрано из ряда: 12, 24, 48, 110, 220/230, 400 В. Размеры и форма - по месту установки. По заказу делаем отверстия, вырезы, выводы нужной длины, а также миканитовое или керамическое исполнение.
Монтаж плоского нагревателя: обеспечение плотного прилегания
Для эффективной теплопередачи нагреватель должен плотно прилегать к нагреваемой поверхности. Силиконовые нагреватели могут быть самоклеящимися, крепятся приклеиванием или вулканизацией. Жёсткие нагреватели (миканит, керамика) крепятся механически, с учётом теплового расширения. В литых алюминиевых плитах для термопрессов используются подпружиненные кронштейны. Магнитные подогреватели крепятся к ферромагнитным поверхностям без сверления. Нагревательный мат из силикона можно формовать под 3D-геометрию.
Что прислать для расчёта нагревателя
- Длина, ширина и толщина
- Мощность и напряжение
- Отверстия, вырезы и крепление
- Тип выводов и длина провода
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли плоский нагреватель к моему оборудованию?
Для проверки совместимости сравните размеры, мощность, напряжение и рабочую температуру. Если параметры совпадают с требованиями вашего оборудования, нагреватель подойдет. Также учтите тип изоляции: миканит, керамика или силикон.
Как закрепить нагреватель, чтобы он плотно прилегал?
Силиконовые нагреватели можно приклеить самоклеящимся слоем или привулканизировать. Жёсткие нагреватели крепятся механическими крепежами. Для литых плит используются подпружиненные кронштейны, компенсирующие тепловое расширение.
Можно ли сделать другие размеры или отверстия?
Да, по заказу изготавливаем плоские нагреватели любых размеров в пределах технологических возможностей, с отверстиями и вырезами по вашему чертежу.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление изоляции: в холодном и рабочем состоянии оно должно быть не менее 0,5 МОм. Если ниже, просушите нагреватель при 120°C до 6 часов или включите на 1/3 номинального напряжения до 6 часов.
Что прислать для расчёта нового нагревателя?
Необходимы: длина, ширина, толщина; мощность и напряжение; отверстия и крепление; тип выводов и длина провода; рабочая температура и что нагреваете; модель оборудования или фото старого нагревателя с маркировкой.
Миканит, керамика или силикон: что выбрать под мою задачу?
Выбор зависит от максимальной рабочей температуры: миканит до 350°C, керамика до 600°C, силикон (гибкий, влагостойкий). Если нужна влагостойкость и гибкость - силикон. Для высоких температур - керамика. Для общих промышленных задач - миканит.
