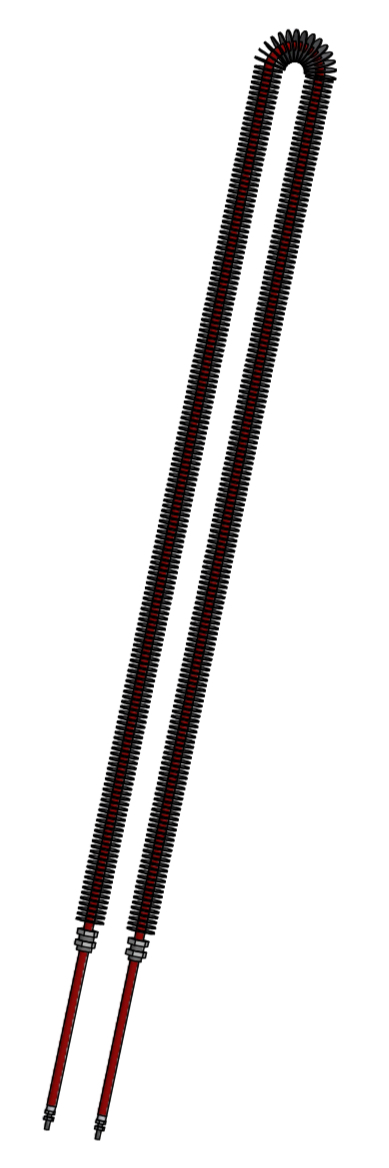

Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить старый ТЭН с нашим товаром
- Сравните форму и шаг оребрения. Визуально оцените, совпадает ли профиль ребер с вашей деталью.
- Проверьте тип крепления: есть ли на корпусе резьба, фланец, скоба или крепежное отверстие. Уточните расположение относительно корпуса.
- Посмотрите на выводы контактов: тип (штекер, резьба, клемма), их количество и угол выхода из трубки.
- Замерьте общую длину ТЭНа от кончика трубки до кончика трубки, включая оребрение.
- Уточните мощность и напряжение, указанные на старой детали или в документации. Сверьте их с параметрами заказа.
Что прислать для изготовления этого ТЭНа
- Фото старой детали с разных сторон, включая зону крепления и выводы.
- Чертеж или эскиз с основными размерами: длина, ширина, шаг оребрения, диаметр трубки, посадочные места.
- Указание рабочего напряжения (В) и требуемой мощности (кВт).
- Если крепление нестандартное, приложите фото места установки и ответной части.
- Образец старого ТЭНа (по возможности) для точного копирования.
- Для сред с высокой температурой или агрессивной средой уточните ее состав и максимальную рабочую температуру.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину оребренной части, шаг ребер, мощность, напряжение, тип крепления и материал оболочки под вашу среду. Изменяем конфигурацию выводов и длину контактных стержней.
Где применяют оребрённые ТЭНы
Такие нагреватели ставят в конвекторах, где они расположены на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В электрокалориферах приточных вентиляционных установок оребрённый трубчатый нагреватель находится в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. В расстоечных шкафах один такой нагреватель используется для горячего воздуха камеры, а другой для воды в ванночке, поддерживающей влажность.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение (например, 380 В вместо 220 В)?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото и размеры старого образца.
Подойдет ли этот ТЭН, если у меня другое крепление (не резьба, а фланец)?
Да, сделаем крепление по вашему образцу или чертежу. Приложите фото места установки и размеры крепежных элементов.
Можно ли увеличить длину оребренной части, чтобы ТЭН входил глубже в корпус?
Да, по заказу меняем длину оребренной части. Пришлите требуемую длину и фото старой детали.
Сделаете ТЭН из другого материала, если среда агрессивная (например, масло, раствор соли)?
Да, сделаем из материала, стойкого к вашей среде. Уточните состав среды и максимальную температуру эксплуатации.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
