0,65 кВт: почему оребрённому ТЭН важен теплообмен
Рёбра увеличивают теплоотдачу, но нагретому элементу всё равно нужен отвод тепла. Он может обеспечиваться принудительным обдувом или естественной конвекцией, если это предусмотрено конструкцией установки.
- Без достаточного теплоотвода воздух и сам ТЭН могут перегреваться. Это повышает риск срабатывания тепловой защиты и сокращает срок службы элемента.
- Для этого ТЭНР расчётная удельная нагрузка составляет 3,76 Вт/см².
Код Т указывает на спокойный воздух, поэтому не означает, что обязательно нужен вентилятор. Условия установки должны соответствовать конструкции оборудования.

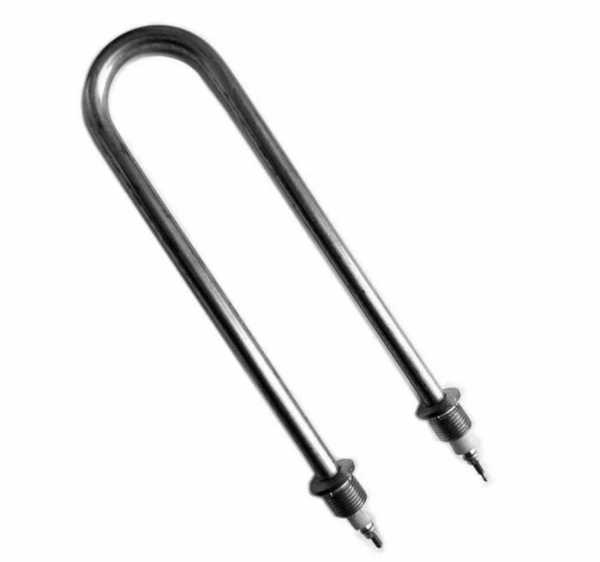

Код Т в маркировке ТЭНР 63 А 10/0,65 Т 220
В маркировке воздушных ТЭН код Т обозначает спокойный воздух и температуру оболочки свыше 450 °C. В таблице для этого кода указана жаростойкая нержавеющая сталь, но материал конкретного изделия следует уточнять по его документации.
ГОСТ 13268-88 содержит коды среды для воздушных ТЭН, но не устанавливает отдельную маркировку оребрённых ТЭНР. Буквенные обозначения оребрения и формы встречаются у производителей и в их технических условиях.
Код Т описывает среду нагрева, а не форму U.
Нагрузка на трубку без учёта рёбер
Запас до предела ГОСТ 13268-88 для этой среды: 42 %.
По ГОСТ 13268-88 для движущегося воздуха допускают 3,5-6,5 Вт/см² в зависимости от скорости и температуры. Рёбра увеличивают площадь отдачи, поэтому реальная нагрузка на поверхность ниже, но без потока воздуха такой ТЭН перегревается.
Где производители применяют ТЭНР 0,65 кВт
В каталогах производителей оребрённые ТЭН встречаются в оборудовании для нагрева воздуха:
- В калориферах и тепловых пушках.
- В сушильных установках.
- В конвекторах и других воздушных нагревателях.
Конкретную совместимость ТЭНР с оборудованием определяют по его конструкции и условиям работы.
173 см²: площадь гладкой трубки, не рёбер
Стальная лента, навитая вокруг трубки, увеличивает площадь теплоотдачи в несколько раз. Это общее свойство конструкции ТЭНР, а не отдельный размер данного изделия.
По расчёту для этого товара указана площадь 173 см² гладкой трубки без рёбер. Площадь оребрённой поверхности в исходных данных не приведена.
Что прислать для повтора ТЭНР с длиной 550 мм
Чтобы сверить исполнение, приложите чертёж, эскиз или образец. На чертеже важно показать U-образную форму и расположение контактных выводов.
Для ориентира в названии указаны мощность 0,65 кВт и напряжение 220 В, а расчётная активная длина составляет 550 мм. Делаем по чертежу, эскизу, образцу; по заказу меняем конструкцию.
Вопросы
Можно ли поставить ТЭНР в неподвижный воздух?
Код Т означает спокойный воздух. Естественная конвекция тоже создаёт движение воздуха, но установку нужно сверить с условиями работы нагревателя и оборудования.
Можно ли сделать нержавеющие рёбра?
Возможность зависит от требуемого материала и условий эксплуатации. По заказу меняем исполнение, параметры которого согласованы для изделия.
Можно ли использовать ТЭНР без рёбер?
Без оребрения это будет другое исполнение с иной площадью теплоотдачи. Делаем по чертежу, эскизу, образцу.
Почему ТЭНР ржавеет в сушилке?
Коррозию могут вызывать влага и конденсат, агрессивные примеси в воздухе или неподходящий для условий материал. По одному факту ржавчины точную причину определить нельзя.
