Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

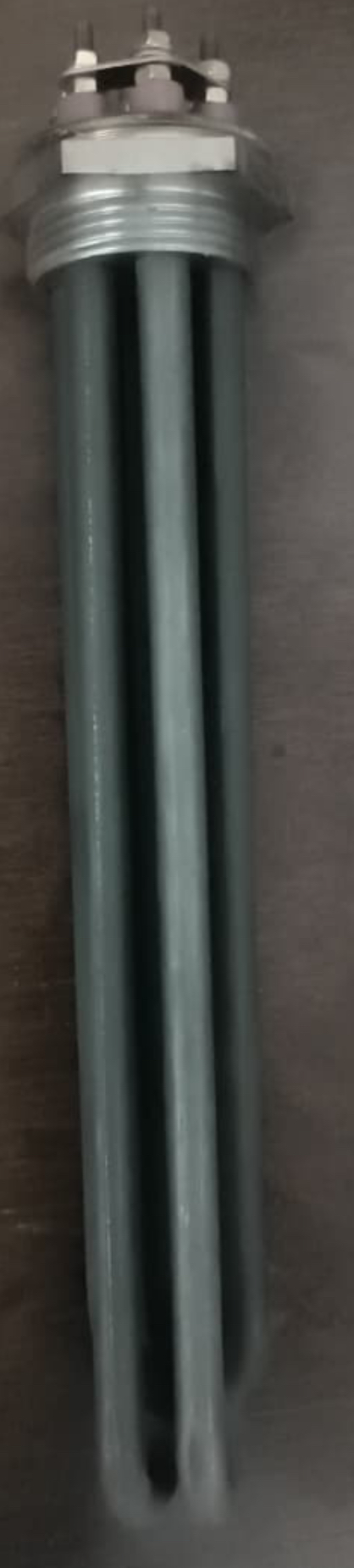

Блок ТЭН 6 кВт: что проверить в конструкции
В названии указаны тип изделия и суммарная мощность 6 кВт. Количество нагревателей, присоединение, материал трубок и схема питания по названию не определяются.
У производителей блок обычно состоит из нескольких ТЭНов, собранных в одном присоединительном узле. Сверьте со старым блоком маркировку, число трубок, форму узла и выводы питания.
Термостат для блока 6 кВт: предусмотрен ли он
Название товара не подтверждает наличие термостата. У производителей регулируемая версия блока может иметь терморегулятор или реле в отдельном корпусе управления.
- Посмотрите, есть ли корпус управления у старого блока.
- Сверьте маркировку и схему подключения котла.
- Если данных недостаточно, пришлите фото узла и выводов.
Трубки блока 6 кВт: сталь, нержавейка или титан
У производителей встречаются трубки из углеродистой стали и нержавеющей стали. Материал выбирают с учётом рабочей среды, а не только мощности.
В каталогах оборудования для бассейнов и солёной воды встречаются нагреватели с титановыми элементами. Обычная нержавеющая сталь в солёной воде может подвергаться коррозии. Материал конкретного блока по его названию неизвестен.
Что прислать для подбора блока 6 кВт
Пришлите фото старого блока целиком и его маркировки. Укажите среду, питание котла и наличие термостата. Делаем по чертежу, эскизу, образцу. По заказу меняем материал трубок после уточнения среды.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливных котлах и промышленных электрокотлах отопления. В твердотопливном котле блок ТЭН работает как вставка для догрева, устанавливается в штатную бобышку или обвязку. В промышленных электрокотлах он находится внутри корпуса в герметичной оболочке. Также нагреватели используются в ваннах длительной пастеризации молока, где стоят в водяной рубашке и нагревают воду, передающую тепло продукту через стенку.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли заменить один ТЭН?
Это зависит от конструкции блока. Уточните маркировку и возможность разборки, затем подберите элемент, совместимый со старым.
Можно ли поставить нержавеющие трубки вместо стальных?
Возможность замены зависит от среды и конструкции. Пришлите маркировку блока и укажите, где он работает.
Как подключить блок к однофазной сети 220 В?
По названию блока схему подключения определить нельзя. Проверьте схему на блоке и котле, а подключение поручите специалисту.
Нужен ли термостат в блоке?
Название товара не указывает, входит ли термостат в комплект. У регулируемых блоков у производителей он может размещаться в отдельном корпусе управления.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
