Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

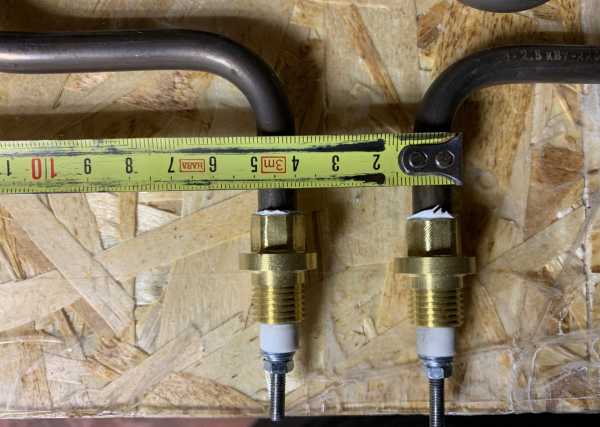

Сравните геометрию изгиба и крепление вашего ТЭНа для печи с этим образцом
- Сравните форму и геометрию изгиба вашей детали с этим ТЭНом. Повторение контура обязательно для установки в существующий проем.
- Проверьте крепление: тип, шаг резьбы или конфигурацию фланца. Оно должно совпадать с крепежным узлом печи.
- Убедитесь, что длина трубки, ошипованной или гладкой части, а также расстояние между выводами контактных стержней соответствуют вашей детали.
- Сверьте буквенно цифровой код на бирке старого ТЭНа с кодом в названии этого товара. Если коды совпадают, электрические параметры (мощность, напряжение) и среда применения те же.
- Посчитайте количество и расположение ребер, если они есть на вашей детали, и сравните с этим нагревателем.
Пришлите фото старого нагревателя для печи с трёх сторон
- Фото старого ТЭНа с трех сторон: общий вид, крепление, выводы контактов.
- Эскиз с основными размерами: общая длина по корпусу, длина изогнутой части, расстояние между осями крепежных элементов, длина выводов.
- Если деталь новая, укажите буквенный код или маркировку, нанесенную на трубку.
- Для печи сообщите тип оборудования (например, камерная печь, сушильный шкаф) и условия работы: максимальная температура среды, агрессивность газов.
- Если деталь меняется в составе блока, пришлите фото блока в сборе и схему расположения нагревателей.
Изменим длину трубки и шаг крепления ТЭНа для печи по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки и выводов, шаг крепления, конфигурацию изгиба, а также материал трубки для агрессивной среды или высокой температуры. Мощность и напряжение корректируем под вашу схему подключения.
Где применяют ТЭН для печи
Такие нагреватели ставят в подовых печах для пиццы, где они располагаются по периметру камеры в верхнем и нижнем узлах. В хлебопекарных ярусных печах нагреватели находятся в каждой пекарной камере яруса. Также их устанавливают в муфельных (камерных) печах для обжига керамики, где они размещаются в стенках или за пределами муфеля.
Вопросы
Мне нужно другое напряжение. Вы перемотаете этот ТЭН под 380 В?
Да, сделаем. Для этого приложите к заказу желаемое напряжение и мощность, а также фото старой детали.
У меня крепление с другим шагом резьбы, чем в названии. Вы можете сделать такое же?
Да, сделаем. Пришлите чертеж или точный образец крепежной части (гайку, фланец) с указанием шага.
Мне нужна другая длина трубки, на 10 см короче. Это возможно?
Да, сделаем. Укажите в примечании к заказу новую длину по корпусу или пришлите эскиз.
Нагреватель будет работать в масле, а не в воздухе. Подойдет ли этот ТЭН по материалу?
Для другой среды закажем материал трубки под ваши условия. Приложите к заказу тип среды и максимальную рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
