Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G1 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

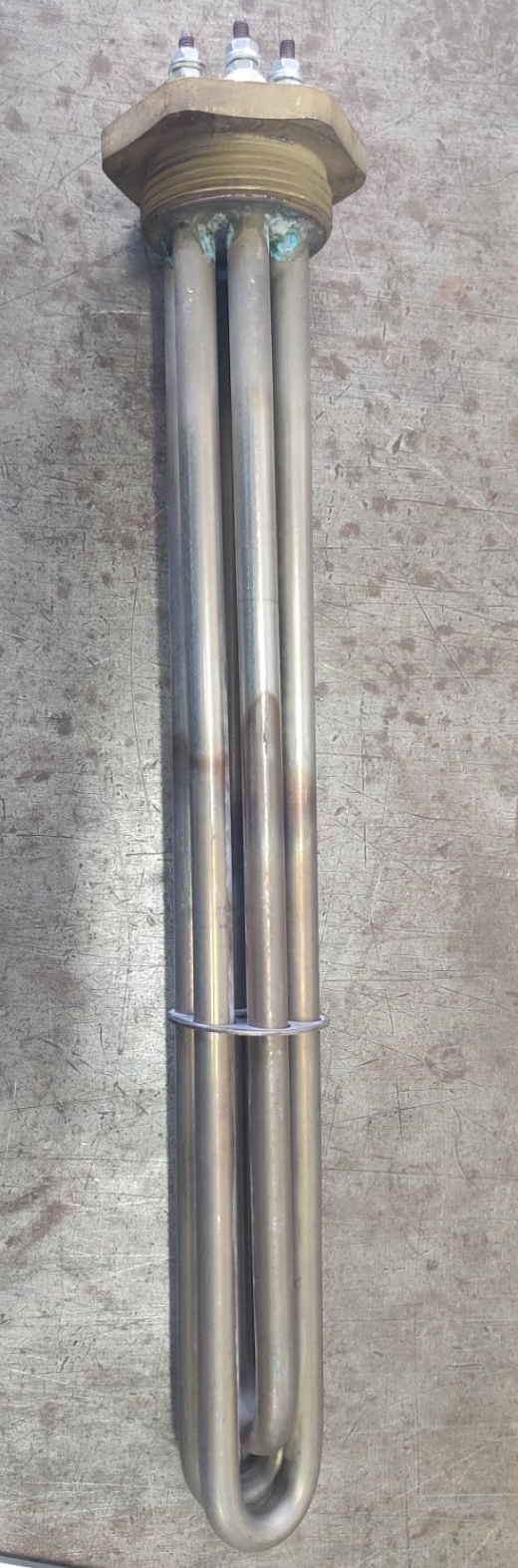

Устройство блока ТЭН 4,5 кВт с резьбой G1 1/2
Это блочный нагреватель: несколько одиночных трубчатых элементов собраны в одном присоединительном узле. В названии указаны мощность 4,5 кВт и резьба G1 1/2. Материал оболочки и схема выводов по названию не определяются.
Если нужно подобрать замену, сверьте со старым блоком маркировку, резьбу, число элементов и расположение выводов.
Трубки под среду: сталь, нержавейка или титан
Материал выбирают по составу и свойствам нагреваемой среды. По одному названию товара нельзя определить, из какого материала сделаны трубки именно этого исполнения.
У производителей и в каталогах встречаются оболочки из стали и нержавеющей стали; для отдельных агрессивных сред рассматривают титан. Перед подбором проверьте совместимость материала с конкретной средой.
Звезда или треугольник: что известно о подключении
По названию нельзя определить схему соединения и ток по фазе. Для выбора нужны напряжение питания и схема выводов конкретного блока.
У производителей блоки могут иметь соединение звездой или треугольником. Сверьте маркировку и схему на старом блоке, в паспорте или на клеммной крышке. Ток по фазе в готовом расчёте не указан, поэтому здесь он не приводится.
Что прислать для подбора
- Фото старого блока целиком и крупно: маркировку, резьбу, выводы.
- Данные о среде и напряжении питания.
- Схему подключения или фото расположения проводов.
- Если блока нет, приложите чертёж, эскиз или образец. Делаем по чертежу, эскизу, образцу; по заказу меняем исполнение.
Где применяют такие нагреватели
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где они используются как догрев или ТЭН-вставка. Также нагреватели устанавливают в промышленных электрокотлах отопления внутри герметичной оболочки корпуса котла. Кроме того, нагреватели применяют в ваннах длительной пастеризации молока, где они работают в водяной рубашке ванны.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно: нужно проверить допустимую мощность для оборудования, параметры питания и схему подключения.
Можно ли поставить нержавеющие трубки вместо стальных?
Это зависит от нагреваемой среды и требований оборудования. Сначала проверьте совместимость материала и крепления блока.
Можно ли заменить один ТЭН?
Возможность замены зависит от конструкции блока и способа монтажа элементов. Для подбора пришлите фото старого блока и маркировки.
Нужен ли термостат в блоке?
Встроенный терморегулятор есть у регулируемого исполнения, но по названию этого блока его наличие не подтверждается. Необходимость регулирования зависит от схемы управления оборудованием.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
