Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

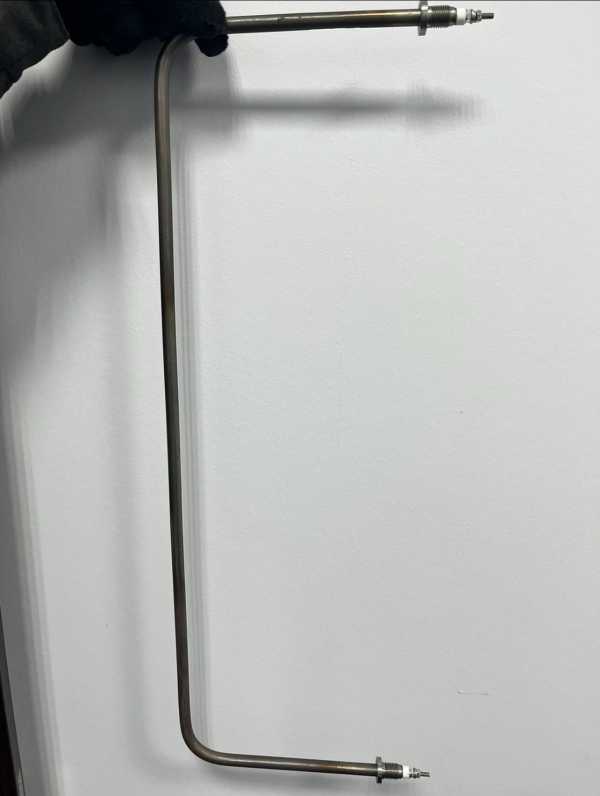

Как сверить U-образный изгиб воздушного ТЭНа печи полимеризации с фото
- Форма и изгиб: совпадает ли изгиб вашей детали с U образной формой на фото.
- Тип крепления и выводы: ваша деталь имеет два контактных стержня с резьбой на концах, расположенные с противоположных сторон.
- Длина трубки (расстояние между концами): сравните габаритную длину вашего старого ТЭНа с длиной на фото.
- Мощность (Вт) и напряжение (В): эти данные указаны на маркировке вашей старой детали и должны соответствовать параметрам для вашей печи полимеризации.
- Материал оболочки: если ваша деталь из нержавеющей стали, то данный товар подходит по материалу.
Фото старого ТЭНа печи с линейкой для замера длины и радиуса изгиба
- Фото вашего старого ТЭНа с наглядным масштабом (например, линейка рядом).
- Фото шильдика или маркировки вашей печи полимеризации (модель, мощность, напряжение).
- Замер длины между контактными стержнями (габаритная длина) и расстояние между изгибами.
- Уточните, какая среда в печи (воздух) и есть ли обдув.
- Если крепление отличается от стандартного, приложите фото узла крепления.
Изменим длину, изгиб или материал оболочки воздушного ТЭНа по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем длину, изгиб, материал оболочки (для другой среды), напряжение, мощность, тип и расположение контактов. Пришлите ваш образец или эскиз с нужными изменениями.
Где применяют Нагреватель на печь полимеризации
Такие нагреватели ставят в камерах полимеризации порошковой покраски. ТЭН размещается в отдельном тепловом блоке, пристыкованном к камере снаружи, или в боковых стенках камеры с теплоотражающими экранами.
Вопросы
Мне нужно другое напряжение, чем у стандартного ТЭНа. Вы можете сделать?
Да, сделаем. Пришлите нужное напряжение (В) и мощность (Вт), а также фото вашей старой детали для сверки формы и крепления.
Моя деталь длиннее, чем на фото. Вы можете сделать большую длину?
Да, сделаем нужную длину. Пришлите точные замеры вашей детали и фото, как она крепится в печи.
У меня агрессивная среда, и мне нужен другой материал оболочки, не нержавейка.
Да, сделаем из другого материала. Пришлите описание среды (температура, состав) и фото старого ТЭНа, чтобы мы подобрали подходящий материал.
Мне нужно изменить крепление (например, приварить другую пластину или другую резьбу).
Да, сделаем под ваше крепление. Пришлите фото узла крепления и эскиз с размерами.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
