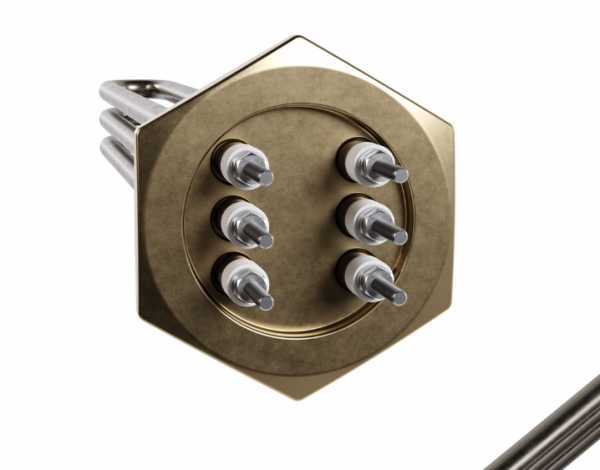

Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своей деталью
- Сравните форму блока: повторяет ли он конфигурацию вашего старого блока (прямой, изогнутый, П-образный или другой).
- Проверьте способ крепления: фланец, резьбовая часть, приварные пластины, хомут или иное.
- Сверьте расположение и тип выводов: клеммы под винт, шпильки, контактные ножи, длина свободных концов.
- Уточните габаритную длину блока (по осям, по крайним точкам) и длину активной части.
- Сопоставьте мощность и напряжение, указанные на старой детали, с параметрами заказа.
Что прислать для изготовления
- Чёткое фото старого блока с нескольких ракурсов, чтобы были видны форма, крепление и выводы.
- Эскиз с ручными размерами или чертёж, если есть.
- Фото шильдика или этикетки с параметрами (мощность, напряжение, ток).
- Фото места установки (оборудование, куда крепится блок) и тип среды (вода, масло, воздух, пар, агрессивная среда).
- Если блок был частью узла, приложите фото узла в сборе или его схему.
- Укажите, есть ли на старом блоке защитные кожухи, датчики или дополнительные детали.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину активной части, мощность, напряжение, тип и расположение крепления, материал оболочки под конкретную среду. Также корректируем количество и форму ТЭНов в блоке, выводы и защитные элементы.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы для догрева или в качестве ТЭН-вставки, а также в промышленные электрокотлы отопления. В ваннах длительной пастеризации молока нагреватель устанавливают в водяную рубашку ванны.
Вопросы
Можно ли заказать блок с другим напряжением, например 220 вместо 380?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого блока для сверки крепления и формы.
Подойдёт ли этот блок, если у меня другое крепление (фланец не такой)?
Мы изменим крепление под ваше оборудование. Приложите фото и размеры посадочного места.
Нужна другая длина выводов или их тип (например клеммы вместо шпилек)?
Да, сделаем. Укажите желаемую длину выводов и их конфигурацию в заказе или на эскизе.
Можно сделать блок из материала, устойчивого к агрессивной среде (кислота, щёлочь)?
Да, сделаем. Напишите тип среды, её концентрацию и рабочую температуру, а также приложите фото старого блока.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
