Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

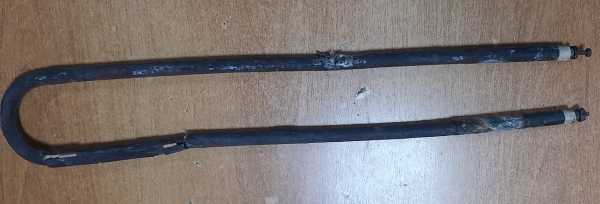

Сравните форму и длину U-образного ТЭНа с вашим старым
- Форма и размеры: Сравните изгиб и общую длину вашей старой детали с этим U образным ТЭНом. Проверьте расстояние между контактными стержнями и глубину погружаемой части.
- Тип крепления: Убедитесь, что на вашем старом ТЭНе нет фланца, резьбы или отверстий под болты. Этот нагреватель крепится через отверстие в стенке шкафа и фиксируется гайками на контактных стержнях.
- Выводы и их длина: Посмотрите на длину и диаметр контактных стержней. У вашей старой детали должны быть точно такие же по длине и диаметру стержни для подключения проводов.
- Материал оболочки: Этот ТЭН выполнен из черной углеродистой стали. Если ваш старый нагреватель из нержавейки или имеет иное покрытие, это другой товар.
- Мощность и напряжение: Сверьте маркировку на корпусе старого ТЭНа. Название товара указывает на его назначение, фактические параметры уточняйте при заказе.
Пришлите фото разложенного ТЭНа для расстоечного шкафа с двух сторон
- Фото старого ТЭНа с двух сторон и в разложенном виде.
- Четкий рисунок или эскиз с размерами: расстояние между осями стержней, длина трубки по осям, диаметр трубки, длина контактных стержней.
- Фото шильдика или маркировки расстоечного шкафа, если он есть.
- Укажите рабочее напряжение сети (220 В или 380 В) и требуемую мощность в ваттах.
- Если ТЭН работал в камере с высокой влажностью или химическими парами, напишите об этом.
Изменим рабочую длину или межстержневое расстояние по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем рабочую длину, расстояние между стержнями, материал оболочки (нержавеющая сталь) или мощность под ваше напряжение.
ТЭН для расстоечного шкафа: в каком оборудовании
Такие нагреватели ставят в ротационных пекарских шкафах, где ТЭНы в камере обеспечивают конвекцию и комбинированный режим с периодическим впрыском воды для пара. Также нагреватели используются в антиконденсатных обогревателях шкафов КРУ, НКУ и релейных шкафов, где они крепятся на DIN-рейку или на стенку внутри корпуса. Кроме того, подобные ТЭНы встречаются во встраиваемых электрических духовых шкафах.
Вопросы
У меня другое напряжение, 380 В. Вы сделаете такой ТЭН?
Да, сделаем. Пришлите фото старой детали, нужную мощность и напряжение 380 В.
Мне нужно изменить длину выводов или расстояние между ними. Это возможно?
Да, по заказу меняем длину контактных стержней и расстояние между ними. Приложите к заказу эскиз с новыми размерами.
ТЭН будет работать во влажной среде. Вы можете сделать его из нержавейки?
Да, сделаем такой же по форме и размерам из нержавеющей стали. Укажите это в примечании к заказу.
У меня другая форма крепления, не на гайках, а на фланце. Вы делаете такие?
Нет, этот товар только с креплением на контактных стержнях. Для фланцевого ТЭНа посмотрите другие позиции в каталоге или пришлите фото старой детали для расчета.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
