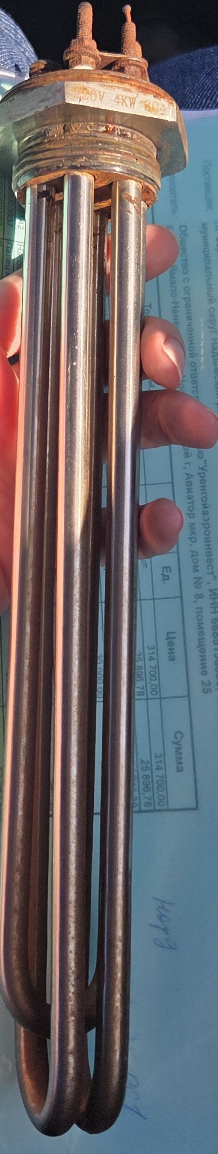

Конструкция ТЭНБ на 4 кВт: что проверить на старом блоке
ТЭНБ представляет собой несколько одиночных нагревателей в общем присоединительном узле. По названию этой позиции нельзя определить количество элементов, тип крепления и внутреннюю схему соединения.
- Сверьте маркировку старого блока.
- Сфотографируйте присоединительную часть, выводы и место установки.
В названии указаны мощность 4 кВт и напряжение 380 В. Остальные параметры нужно сверить по старому блоку или чертежу.
Сталь, нержавейка или титан: выбор по рабочей среде
Материал оболочки для этой позиции в названии не указан. В каталогах производителей встречаются блоки со стальными и нержавеющими оболочками; для солёной воды применяют титановые решения.
- Для выбора сообщите, в какой среде работает нагреватель.
- Уточните, есть ли в ней соль, хлор или другие агрессивные компоненты.
Материал подбирают под среду, а не только под мощность. По заказу меняем материал, если это допускают конструкция и условия эксплуатации.
Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Что прислать для подбора блока 4 кВт, 380 В
Пришлите фото старого блока целиком и крупно маркировку, выводы и присоединительную часть. Укажите рабочую среду и уточните, нужен новый блок или замена одного элемента. Если есть схема или чертёж, приложите их.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также их используют в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, а ещё в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей.
Вопросы
Можно ли поставить нержавеющие трубки вместо стальных?
Это зависит от рабочей среды и конструкции блока. По заказу меняем материал, если он подходит для условий эксплуатации.
Можно ли заменить один ТЭН, а не весь блок?
Иногда это возможно, но нужно сверить конструкцию, подключение и параметры элемента. Для проверки пришлите фото старого блока или чертёж.
Как подключить блок к однофазной сети 220 В?
По одному названию схему подключения определить нельзя. Не подключайте блок 380 В к сети 220 В без подтверждённой схемы и проверки совместимости.
Почему перегорает один из трёх ТЭНов?
Возможные причины: плохой контакт, нарушение подключения, неравномерная нагрузка по фазам или перегрев. Перед заменой проверьте подключение и условия работы блока.
