Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте рёбра и электрику ТЭНа тангенциального вентилятора
- Форма и количество рёбер: сравните профиль оребрения старого ТЭНа с образцом. Рёбра могут быть прямыми, спиральными или отсутствовать.
- Способ крепления: уточните тип клеммной колодки, наличие фланца, резьбы или прижимной планки. Измерьте расстояние между крепёжными отверстиями.
- Длина трубки и выводов: замерьте общую длину ТЭНа (без учёта выводов) и длину контактных стержней.
- Мощность и напряжение: сверьте маркировку на старой детали с данными в названии. Если маркировка стёрта, укажите это при заказе.
- Направление выводов: оцените, под каким углом отходят клеммы относительно трубки (параллельно, перпендикулярно, под углом).
Фото старого ТЭНа вентилятора с трёх сторон для копирования
- Фото старого ТЭНа с трёх ракурсов: общий вид, крепление, рёбра.
- Чертёж или эскиз с указанием длины трубки, шага и высоты ребра, расстояния между центрами крепления.
- Напряжение и мощность, если они известны. Если нет, мы подберём по габаритам.
- Тип среды (воздух, масло, агрессивная среда) и максимальная температура в зоне нагрева.
- Фото шильдика тангенциального вентилятора или его модели, если деталь снята с оборудования.
- Уточните, есть ли на старом ТЭНе резиновые уплотнители, термовставки или изоляторы на выводах.
Модифицируем длину выводов и шаг оребрения под ваш образец
Делаем по образцу, фото или чертежу. По заказу меняем длину выводов, угол их отгиба, шаг или высоту оребрения. Материал оболочки и спирали подбираем под среду эксплуатации, напряжение и мощность изменяем в пределах конструктивных возможностей.

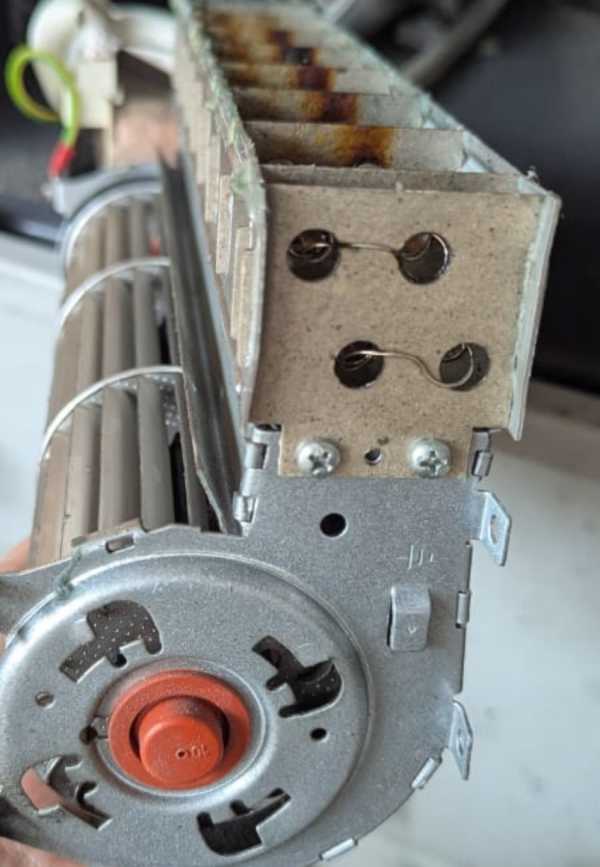

Применение: ТЭН на тангенциальный вентилятор
Такие нагреватели ставят в канальные электронагреватели (калориферы) приточной вентиляции. Они также используются в электрокалориферах приточных вентиляционных установок и в электрокалориферах зерносушилок и бункеров активного вентилирования.
Вопросы
Можно ли изменить напряжение с 220 В на 380 В при тех же габаритах?
Да, сделаем. Пришлите желаемое напряжение и мощность, мы пересчитаем спираль.
Подойдёт ли этот ТЭН, если крепление на старом было на два винта, а у вас образец с фланцем?
Делаем по вашему образцу. Приложите фото и размеры крепления, изготовим с нужным фланцем или без него.
Вы делаете ТЭН из нержавейки для влажной среды?
Да, сделаем. Укажите в заказе материал оболочки и среду, подберём сплав.
Можно увеличить длину выводов на 30 мм для монтажа в стеснённом пространстве?
Да, сделаем. Уточните новую длину стержней и угол отгиба в примечании к заказу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
