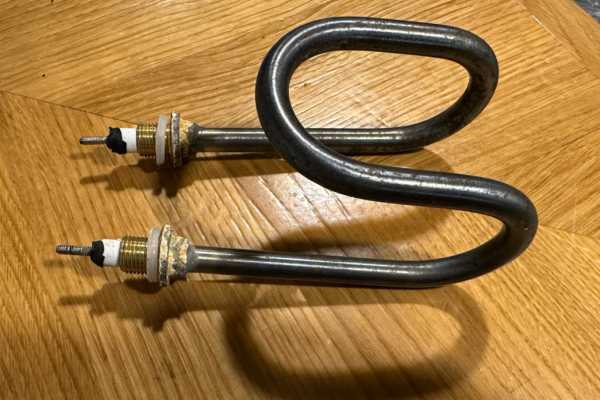

Тэн водяной 220 В 2500 Вт

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Название «Тэн водяной 220 В 2500 Вт» даёт две точные цифры: напряжение 220 В и мощность 2,5 кВт. Из расчёта к ним добавляются ток 11,36 А и сопротивление 19,4 Ом - эти параметры электрики у вас уже есть.

Чего в названии нет - того, что нужно снять со старого нагревателя:

Форма и размеры (развёрнутая длина, диаметр трубки, радиусы изгибов)
Материал оболочки и код среды (вода бывает разной)
Тип и размер резьбы штуцера или другого крепления
Длина контактных стержней (холодной зоны)

Инженерная заметка

Главное: у вас есть электрическая часть - 220 В, 2,5 кВт, 19,4 Ом. Всё остальное (геометрию, материал, крепёж) берём со старого ТЭН или вашего чертежа.

Среда и материал оболочки: вода, воздух, масло

В названии стоит «водяной», но вода бывает разной. По ГОСТ 13268-88 для воды используют несколько кодов:

X - вода, слабые растворы (pH 5 - 9), предельная мощность 9,0 Вт/см², оболочка - медь или латунь
J - вода, слабые кислоты (pH 5 - 7), 15,0 Вт/см², оболочка - нержавеющая сталь
P - вода, слабые щёлочи (pH 7 - 9), 15,0 Вт/см², оболочка - углеродистая сталь

Этот ТЭН на 2,5 кВт - мощность средняя, поэтому материал оболочки выбирается под вашу среду. Уточните, что именно греете: водопроводную воду, кислотный или щелочной раствор, масло, воздух.

У производителей в каталогах встречаются оболочки из углеродистой стали, нержавейки, меди, латуни - по Таблице 4 ГОСТ 13268-88.

Важно

Если среда не вода, а масло или воздух, мощность 2,5 кВт может оказаться слишком высокой для этого размера - потребуется пересчёт по удельной поверхностной мощности. Мы делаем по чертежу, эскизу, образцу.

Форма и гибка: как передать форму и радиус

Чтобы изготовить новый ТЭН, нам нужна точная форма старого. Вот что важно:

Снимите размеры со старого нагревателя: общая развёрнутая длина (от одного контактного стержня до другого по оси трубки), диаметр трубки (стандартные диаметры по ГОСТ: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм).
Замерьте радиусы изгибов - они могут быть любыми, главное, чтобы контактный стержень находился на прямом участке не ближе 20 мм от начала изгиба (для диаметров 10 - 16 мм) или 10 мм (для диаметров 6,5 - 9,5 мм).
Нарисуйте эскиз от руки с указанием всех прямых участков и углов, или сфотографируйте старый ТЭН с линейкой рядом.

Инженерная заметка

Форму и радиусы мы повторяем по вашему образцу или чертежу. По заказу меняем конфигурацию - делаем П-образную, W-образную, спиральную, любую, где есть прямые участки под контактные стержни.

Подключение на напряжение этого ТЭН и ток (дан в расчёте)

Этот ТЭН рассчитан на 220 В. Ток в рабочем режиме - 11,36 А (расчётный). Сопротивление спирали - 19,4 Ом.

Для подключения к однофазной сети 220 В используйте автомат на 16 А и провод сечением не менее 1,5 мм² по меди.
Если будете собирать несколько таких ТЭН в трёхфазную сеть, для схемы «звезда» каждый ТЭН на 220 В подключается между фазой и нулём.
Проверьте сопротивление изоляции перед включением: в холодном состоянии - не менее 0,5 МОм, на заводе - не менее 50 МОм.

Важно

Не включайте ТЭН без воды или другой жидкости, если он водяной. Воздух для такого нагревателя - перегрев и выход из строя.

Что прислать

Чтобы мы начали изготовление, пришлите:

Старый ТЭН целиком (если возможно) - по нему снимем все размеры, форму, диаметр, резьбу
Эскиз или чертёж с указанием развёрнутой длины, радиусов изгибов, длины контактных стержней
Фото старого нагревателя с линейкой (вид сверху и сбоку)
Информацию о среде (вода, масло, воздух, кислоты, щёлочи) - это влияет на материал оболочки
Тип крепления (резьба штуцера, фланец, без крепления)

Инженерная заметка

Главное: чем точнее вы передадите форму и среду, тем быстрее получите рабочий ТЭН. Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, резьбу, длину стержней.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных и посудомоечных машинах, а также в парогенераторах и гладильных системах. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец. В стиральной машине он закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли сделать этот ТЭН на другое напряжение, например на 380 В?

Да, по заказу меняем напряжение. Но тогда изменится и мощность - для 380 В потребуется другой расчёт спирали (сопротивление будет другим). Мы делаем по вашему заданию.

Можно ли вместо меди или стали сделать нержавейку?

Да, по заказу меняем материал оболочки. Для воды с кислотами (pH 5 - 7) нержавейка - подходящий вариант. Уточните среду.

Можно ли другую резьбу штуцера, не ту, что на старом?

Да, по заказу меняем тип и размер резьбы. Укажите нужный стандарт (дюймовая, метрическая) и диаметр.

Можно ли поставить этот ТЭН не в воду, а в масло или воздух?

Технически можно, но мощность 2,5 кВт при той же длине может оказаться слишком высокой для масла или воздуха - нагреватель перегреется. Для другой среды нужен пересчёт по удельной поверхностной мощности. Мы делаем по чертежу, эскизу, образцу с учётом среды.
