Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |

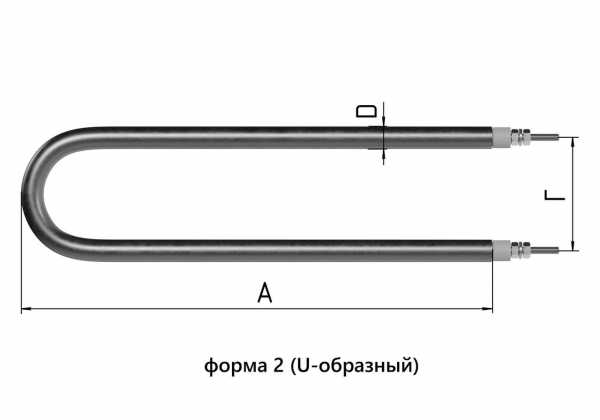

| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверьте U-образный изгиб ТЭН для печи
- Сравните форму. Убедитесь, что старая деталь имеет U образный изгиб, а не прямую или спиральную форму.
- Проверьте крепление. Посмотрите, есть ли на корпусе резьба, приварная пластина или просто гладкая трубка.
- Сверьте расположение и тип выводов. Контактные стержни должны находиться с одной стороны или с разных концов.
- Сопоставьте длину развертки. Измерьте общую длину трубки от одного конца до другого по всей дуге.
- Уточните мощность и напряжение. Эти параметры указаны в маркировке на вашей детали или в документации.
Приложите фото старого нагревателя с контактами и размерами
- Четкое фото вашего старого ТЭН с нескольких ракурсов (вид сверху, сбоку, на контакты).
- Фото места установки в печи, чтобы увидеть крепежные элементы и посадочное место.
- Чертеж или эскиз с размерами: общая длина, ширина между ножками, диаметр трубки, длина концов.
- Сведения о питании: напряжение сети и требуемая мощность (если не указана на корпусе).
- Условия работы: будет ли нагрев в воздухе, контакт с жидкостью или агрессивной средой.
Изготовим ТЭН для печи по образцу с нужной длиной и мощностью
Мы делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, тип крепления или материал трубки под вашу задачу. Достаточно прислать фото старой детали и указать новые условия работы.
ТЭН для печи: в каком оборудовании
Такие нагреватели ставят в подовые печи для пиццы, где они располагаются в верхнем и нижнем узлах по периметру камеры. В хлебопекарных ярусных печах нагреватель устанавливается отдельно или в виде блока в каждой из пекарных камер яруса. В муфельных (камерных) печах для обжига керамики на умеренные температуры такие элементы размещаются в стенках или за пределами муфеля камеры.
Вопросы
Мне нужно другое напряжение, вы сможете сделать?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение и мощность.
У меня другое крепление, не как на фото товара. Вы изготовите под мою резьбу или пластину?
Да, сделаем. Приложите эскиз крепления с размерами или фото места установки.
Длина моего ТЭН не совпадает с вашим стандартом. Вы можете изменить развертку?
Да, сделаем. Укажите желаемую длину и пришлите чертеж или фото с замерами.
Мне нужен нагреватель не для воздуха, а для масла. Вы подберете материал?
Да, сделаем. Сообщите рабочую среду и температуру, мы изготовим под ваши условия.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
