Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим блоком ТЭН на прямоугольной пластине

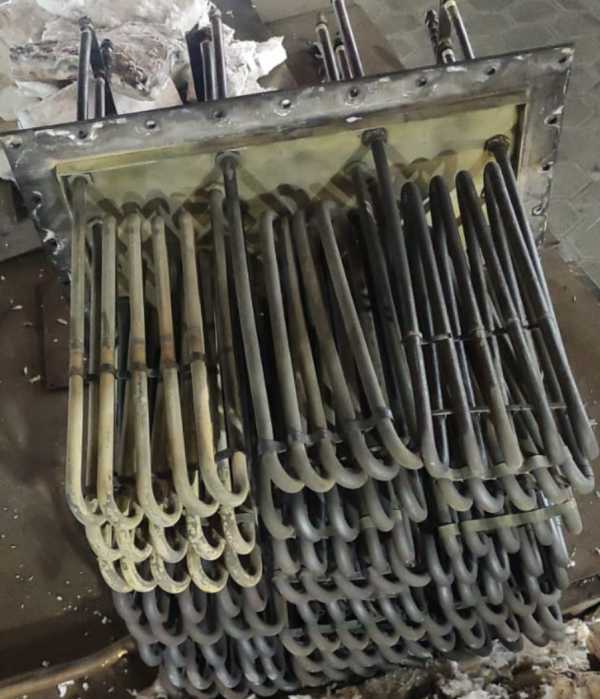

- Сравните общую конфигурацию: блок собран из U-образных ТЭН, закреплённых на прямоугольной монтажной пластине.
- Проверьте количество нагревателей в блоке и схему их расположения (в ряд или в шахматном порядке).
- Убедитесь, что шаг между осями труб и межосевое расстояние выводов совпадают с вашей деталью.
- Сличите длину развёртки труб (от торца до торца по средней линии изгиба) и размеры самой пластины.
- Сверьте маркировку по напряжению, мощности и форме выводов (шпильки, клеммы, длина контактной части).
Что прислать для подбора: фото блока с габаритами пластины и межкрепежными расстояниями
- Фото старого блока ТЭН в сборе с указанием габаритов пластины и расстояний между крепёжными отверстиями.
- Чертеж или эскиз с размерами: длина труб, шаг между ними, вылет выводов, толщина пластины.
- Маркировку с уцелевшего шильдика или самой трубки (буквенно-цифровой код).
- Фото места установки: тип крепления (фланец, приварная рамка, хомут) и способ подвода кабеля.
- Образец старой детали (если возможно) - делаем по образцу, фото, чертежу.
По заказу меняем число нагревателей, шаг труб, длину выводов и форму
По заказу меняем количество нагревателей в блоке, шаг между трубами, длину выводов и форму контактной группы. Также можем изменить материал оболочки под агрессивную среду или иную рабочую температуру.
Где ставят блоки ТЭН
Такие нагреватели ставят в электрокотлах отопления, где блок ТЭН вкручивается в бак котла через резьбовое фланцевое соединение. В промышленных бойлерах ГВС для котельных и ЖКХ блок ТЭН с термостатом монтируется в бак через резьбовой штуцер. В промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей нагреватель вкручивается в бак или котёл через резьбовой фланец с выносным блоком управления.
Вопросы
Подойдёт ли этот блок для другого напряжения, например 220 В вместо 380 В?
Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото старого подключения, чтобы мы пересчитали схему и выводы.
Можно ли сделать блок с другой длиной труб или иным шагом между ними?
Да, сделаем. Для этого приложите чертёж с новыми размерами или образец, по которому скорректируем конфигурацию.
Выполните блок из нержавейки, если старая деталь была из чёрной стали и прогорела?
Да, сделаем. Укажите среду, в которой работает нагреватель, и приложите фото старой трубки с местом повреждения.
Можете заменить тип выводов - сделать удлинённые шпильки с резьбой вместо плоских клемм?
Да, сделаем. Пришлите чертёж выводов с размерами и схему подключения, чтобы мы подобрали контактную группу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
