Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия ясно: это 2 кВт трубчатый нагреватель для воздушной среды (сауна). Цифра «ф2» в каталогах производителей обычно обозначает диаметр оболочки - 20 мм. Длина стороны после гибки - 55 см. Выводы выходят с одной стороны - это одноконцевой ТЭН (патронный тип).
Для запуска в производство не хватает напряжения, материала оболочки и длины холодных зон.
Чего нет в названии:
- Номинальное напряжение (нужно для расчёта спирали)
- Материал трубки (углеродистая сталь или нержавейка)
- Тип крепления и его размеры
- Длина контактных стержней и холодных зон
Без этих параметров изготовить ТЭН по каталогу нельзя - только по полному описанию или образцу.
Крепление: штуцер, гайка, фланец, межосевое
В названии этого ТЭН тип крепления не указан. Для воздушных нагревателей сауны у производителей встречаются три варианта:
- Штуцер с наружной резьбой (вворачивается в стенку каменки)
- Фланец с межосевым расстоянием (приваривается или прикручивается)
- Гайка накидная (стягивает ТЭН с уплотнителем)
Главная цифра раздела: межосевое расстояние фланца - размер, который нужно снять со старого ТЭН.
Без чертежа крепления заказ останется невыполненным.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Измерьте развёрнутую длину трубки - выпрямите и замерьте от кончика одного стержня до другого.
- Отметьте границы холодных зон: участок от торца трубки до начала активной части (где нет нагрева). У этого ТЭН одна сторона - холодная зона на стороне выводов.
- Зарисуйте форму гибки: уточните, сколько колен и какой радиус. У одноконцевых ТЭН часто П-образная или Г-образная форма.
У производителей длина холодной зоны кодируется буквами по ГОСТ 13268-88: A=40 мм, B=65 мм, C=100 мм и так далее.
Если маркировка стёрта - пришлите нам старый ТЭН целиком. Делаем по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
Для воздуха в сауне (спокойный газ до 450°C) по ГОСТ 13268-88 применяется углеродистая сталь - код среды S, предельная удельная мощность 2,2 Вт/см². Если каменка работает при температуре выше 450°C, нужна нержавеющая жаропрочная сталь - код T, до 5,0 Вт/см².
- Воздух спокойный (сауна, баня) - сталь углеродистая
- Воздух движущийся (конвектор) - сталь или нержавейка, мощность выше
- Вода, масло, жиры - другие материалы и коды среды
Этот ТЭН рассчитан только на воздушную среду. Не используйте его в воде или масле.
Что прислать
Для точного изготовления отправьте:
- Чертеж или эскиз с размерами (развёрнутая длина, холодные зоны, форма гибки)
- Старый ТЭН без маркировки - делаем по образцу
- Фото места крепления и подключения
По заказу меняем напряжение, резьбу штуцера, материал оболочки.
Где применяют такие нагреватели

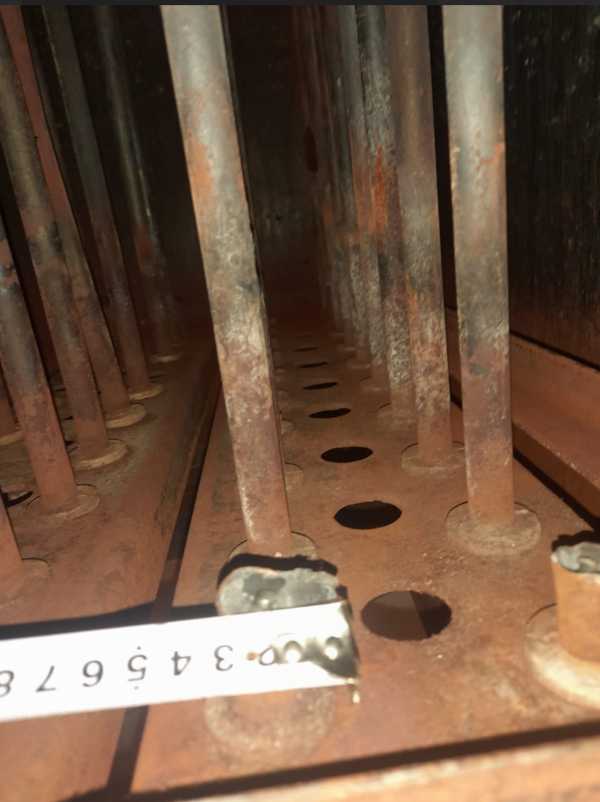

Такие нагреватели ставят в электрокаменках для бани и сауны. Нагреватель располагается в пакете стержневых ТЭНов под слоем или в корзине камней.
Вопросы
можно ли сделать по старому образцу без маркировки?
Да. Пришлите старый ТЭН - мы снимем все размеры и изготовим полный аналог.
можно ли на другое напряжение?
Да. По заказу меняем напряжение на любое из стандартных: 12, 24, 36, 42, 48, 60, 127, 220, 380 В.
можно ли другую резьбу штуцера?
Да. Меняем шаг и диаметр резьбы штуцера под ваше посадочное место.
можно ли нержавейку?
Да. По заказу изготавливаем из нержавеющей жаропрочной стали для среды с температурой выше 450°C.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
