Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните параметры для точной замены

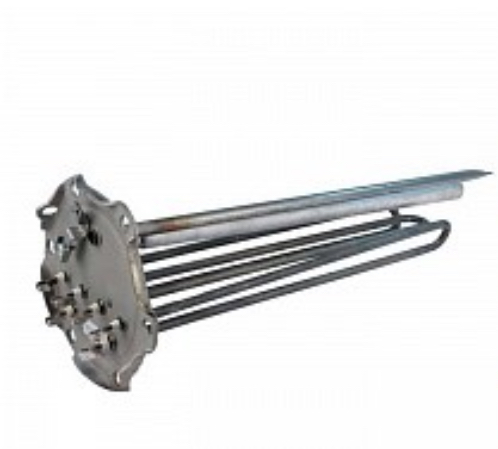

- Мощность блока 6 кВт, исполнение 3 нагревательных элемента по 2,0 кВт каждый. Сверьте количество выводов и общую потребляемую мощность.
- Тип крепления фланец D170. Сравните диаметр и расположение отверстий под болты вашей старой детали.
- Наличие анода М8 из нержавеющей стали. Проверьте, есть ли аналогичный узел в вашем узле и совпадает ли резьба.
- Обозначение RTF и артикул 816518. Уточните маркировку на корпусе или упаковке вашего образца.
- Форма блока, длина труб, расстояние между осями нагревателей. Сравните геометрию визуально по месту.
Что отправить для изготовления по образцу
- Фото старого блока ТЭН с фланцем. Снимите общий вид и маркировку на корпусе, если она читаема.
- Чертеж или эскиз с размерами. Укажите диаметр фланца, межцентровое расстояние отверстий, длину труб и положение выводов.
- Образец детали. Если возможно, отправьте нерабочий ТЭН для точного копирования.
- Напряжение сети, под которое нужен нагреватель. Если оно отличается от стандартного, укажите это сразу.
- Тип среды (вода, масло, агрессивная жидкость). Для нестандартных сред уточните условия.
Возможные изменения под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем рабочую длину труб, мощность блока, количество секций, материал оболочки, тип и размер крепления, а также добавляем или убираем анодную защиту.
Где применяют такие нагреватели
Такие нагреватели ставят в блоки ТЭН для твердотопливного котла и в промышленные электрокотлы отопления. В твердотопливном котле блок ТЭН устанавливается в штатную бобышку котла или в обвязку для догрева теплоносителя. В промышленных электрокотлах блок трубчатых электронагревателей располагается в герметичной оболочке внутри корпуса котла.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Нужен блок под напряжение 380 В, а не 220 В. Вы сделаете?
Да, сделаем. Пришлите фото маркировки старого ТЭН и укажите точное напряжение и схему подключения (звезда, треугольник).
Фланец под другой диаметр, например D150. Это возможно?
Да, изменим фланец под ваш размер. Приложите чертеж или образец посадочного места.
Нужна увеличенная длина труб, чтобы достать до дна бака. Вы подберете?
Да, изменим длину. Пришлите замер расстояния от фланца до нужной точки и фото бака.
Работать будет в масле, а не в воде. Нужен другой материал труб?
Да, сделаем в коррозионностойком исполнении. Укажите тип масла и рабочую температуру среды.
