Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,7 кВт; можно меньше или больше, примерно от 1,6 кВт до 3,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

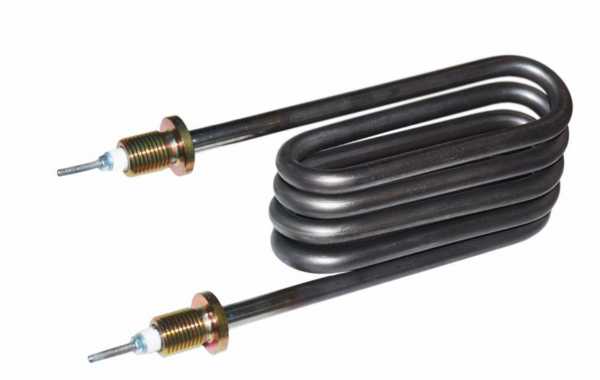

Что скрывается за названием «ТЭН для Дистиллятора АЭ-25 МО. 2,7 кВт (предпочтение - нержавеющая сталь/вода ТЭН 160.06.000)»
В названии товара есть мощность - 2,7 кВт. Есть среда - вода. Есть пожелание по материалу оболочки - нержавеющая сталь. Есть даже старый код «160.06.000». Чего нет - размеров, формы, крепления. Без этих данных изготовить точную замену нельзя. Название говорит, что нагреватель предназначен для работы в воде. Всё остальное (развёрнутая длина, диаметр, длина холодных зон, конфигурация изгиба и тип крепления) остаётся неизвестным.
Как снять размеры со старого ТЭН: три главных замера
Сделайте три замера со снятого нагревателя. Они нужны для точного повторения.
Развёрнутая длина - это длина трубки, если её полностью выпрямить. Не путайте с расстоянием между крепёжными отверстиями.
- Развёрнутая длина. Возьмите мягкий шнур или проволоку, повторите изгиб старого ТЭН по внешней стороне трубки. Затем выпрямите шнур и измерьте рулеткой. Допуск по ГОСТ для длины до 1000 мм - ±2%, больше 1000 мм - ±1%. Для вашего дистиллятора точность важна, иначе ТЭН не войдёт в бак.
- Холодные зоны. Измерьте расстояние от конца трубки (со стороны контактного стержня) до начала изгиба. Это не греющаяся часть. По ГОСТ она маркируется буквами: A=40 мм, B=65 мм, C=100 мм и так далее. В каталогах производителей часто указывают код холодной зоны, но на вашем старом ТЭН проще измерить линейкой.
- Форма после гибки. Нарисуйте от руки контур старого нагревателя: где изгибы, в какой плоскости, на каком радиусе. Сфотографируйте с двух сторон. Особенно важно положение концов со стержнями - они должны лежать на прямом участке не ближе 20 мм от начала изгиба (для диаметров 10 - 16 мм).
Крепление: штуцер, гайка, фланец, межосевое
По названию «ТЭН 160.06.000» тип крепления не указан. Он может быть:
- Штуцер с наружной резьбой и гайкой;
- Фланец с двумя отверстиями - тогда нужно замерить межосевое расстояние (расстояние между центрами отверстий);
- Просто гладкая трубка для запрессовки.
Если крепление - фланец, обязательно замерьте межосевое расстояние штангенциркулем. Ошибка в 1 мм сделает ТЭН непригодным для установки.
Сфотографируйте крепёжный узел крупно, укажите, какой стороной нагреватель вставляется в бачок.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: только вода и нержавейка
По названию предпочтение - нержавеющая сталь для воды. Это верный выбор: по таблице 4 ГОСТ 13268-88 для воды со слабыми кислотами (pH 5 - 7) предельная удельная мощность составляет 15,0 Вт/см², и рекомендована именно нержавеющая жаростойкая сталь (например, 08Х18Н10Т). Медь или латунь для такой среды дадут мощность только 9,0 Вт/см² - это ниже возможностей вашего 2,7 кВт нагревателя.
Другие среды - только по заказу. Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, удельную мощность и код среды, но для этого нужно сообщить, в чём именно будет работать нагреватель (масло, воздух, щёлочь - отдельный расчёт).
Что прислать для изготовления
Чтобы мы сделали точную копию, пришлите:
- Фотографии старого ТЭН сбоку и с торцов (чёткие, без бликов).
- Развёрнутую длину (в мм) и длину каждой холодной зоны.
- Тип крепления и межосевое расстояние, если есть фланец.
- Диаметр оболочки (измерьте штангенциркулем - у производителей встречаются 8,5; 9,5; 10; 13; 16 мм).
Если старого нагревателя нет, пришлите чертёж или эскиz.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях, где они находятся в камере нагрева, в которой исходная вода доводится до испарения. Также они используются в накопительных водонагревателях, где устанавливаются в бак через боковой или нижний фланец, и в проточных водонагревателях, где размещаются в небольшой цилиндрической камере нагрева внутри корпуса.
Вопросы
Можно ли поставить этот ТЭН в другую среду (масло, воздух)?
По заказу меняем материал оболочки и удельную мощность под другую среду. Для масла и воздуха нужен перерасчёт - просто взять водяной ТЭН в масло нельзя, он перегреется.
Можно ли на другое напряжение?
По заказу пересчитываем спираль под 220 В или 380 В. В названии напряжение не указано, но для 2,7 кВт обычно применяют 220 В. Уточните при заказе.
Можно ли вместо нержавейки сделать из обычной стали?
Да, по заказу меняем материал оболочки на углеродистую сталь (08КП). Учтите: для воды срок службы такой стали меньше из-за коррозии.
Как измерить развёрнутую длину, если ТЭН уже стоит в дистилляторе и его не снять?
Снимите обязательно - иначе точный замер невозможен. Без демонтажа вы не измерите холодные зоны и форму изгиба. Если старый нагреватель не извлекается, пришлите качественное фото устройства внутри бака с линейкой рядом.
