Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 310 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

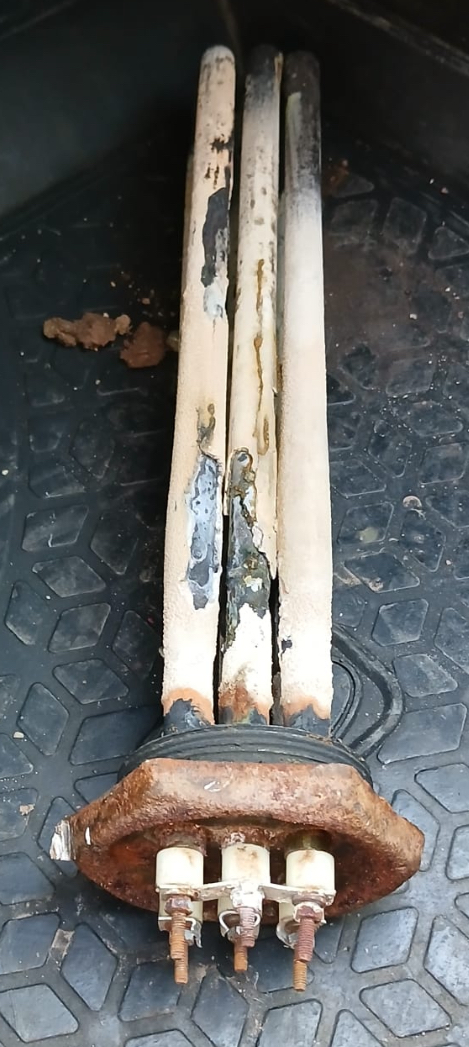

Что мы знаем о ТЭН 6 кВт с длиной 310 - 315 мм
Из названия видно: мощность - 6 кВт, развёрнутая длина (длина трубки до гибки, если её распрямить) - от 310 до 315 мм. Больше в названии ничего нет.
Главная цифра раздела: мощность 6 кВт и длина 310 - 315 мм подтверждены, остальное - под вопросом.
Для изготовления понадобятся:
- Диаметр оболочки - у производителей от 6,5 до 16 мм (по ГОСТ 13268-88).
- Длина холодных зон (участков без нагрева у стержней) - коды A - H по тому же ГОСТу.
- Материал оболочки и среда нагрева - от этого зависит, будет ли ТЭН работать год.
- Напряжение - по ГОСТу 220 В, 380 В или другие значения.
Без этих параметров мы не можем сделать ТЭН, даже зная мощность и длину.
Крепление: штуцер, гайка, фланец, межосевое
Тип крепления в названии не указан. У производителей крепёж бывает:
- Штуцер с резьбой (например, M18×1,5 или G1/2) - вкручивается в бак.
- Гайка приварная или накидная - фиксирует ТЭН в отверстии.
- Фланец - плоская пластина с отверстиями под болты.
- Межосевое расстояние - если крепление на два болта, нужно замерить центр - центр.
Укажите тип и размер крепления - без этого мы не подберём готовую деталь.
По заказу меняем резьбу штуцера, если есть образец или точные размеры.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы мы сделали замену без маркировки, снимите три группы размеров:
- Развёрнутая длина
- Распрямите трубку на ровной поверхности (если она гнутая).
- Измерьте рулеткой от одного торца до другого.
- Сравните с названием: 310 - 315 мм должно совпасть.
- Холодные зоны
- Замерьте длину каждого контактного стержня от торца до начала нагревательной спирали (обычно видно по наполнителю).
- По ГОСТу длина стержня в заделке - коды A=40 мм, B=65 мм, C=100 мм и так далее.
- Форма после гибки
- Сфотографируйте ТЭН с линейкой (вид сверху и сбоку).
- Нарисуйте эскиз от руки с размерами прямых участков и радиусов изгиба.
Развёрнутая длина - главный размер, но без холодных зон и формы ТЭН не повторить.
Среда и материал оболочки: вода, воздух, масло
Среда нагрева определяет материал трубки и предельную мощность. В каталогах для каждой среды свой код по ГОСТу:
| Среда | Код по ГОСТу | Типичный материал оболочки |
|-------|--------------|----------------------------|
| Вода (pH 5 - 9) | X | Медь, латунь |
| Вода (pH 5 - 7) | J | Нержавеющая сталь |
| Вода (pH 7 - 9) | P | Углеродистая сталь |
| Масла, жиры | Z | Углеродистая сталь |
| Воздух до 450°C | S | Углеродистая сталь |
| Воздух свыше 450°C | T | Нержавеющая жаропрочная сталь |
Без указания среды мы не выберем материал оболочки. Если старый ТЭН работал в воде, а вы поставите его в масло - он выйдет из строя.
Что прислать
Для изготовления точной копии достаточно одного из вариантов:
- Образец старого ТЭН (целый или сгоревший).
- Чертёж с размерами: развёрнутая длина, холодные зоны, диаметр, резьба, форма.
- Эскиз от руки с фотографиями на фоне линейки.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В накопительном водонагревателе нагреватель расположен в баке, через боковой или нижний фланец либо через резьбовую втулку.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера - укажите нужный размер (например, G1/2 или M20×1,5).
Можно ли сделать по старому образцу без маркировки?
Да, пришлите образец или точные размеры - мы снимем все параметры и изготовим замену.
Как измерить развёрнутую длину?
Распрямите трубку, положите на ровную поверхность и замерьте от торца до торца рулеткой. Если ТЭН гнутый - вычтите изгибы по центральной линии.
Можно ли на другое напряжение?
Да, по заказу делаем на любое напряжение из ГОСТа (12, 24, 36, 42, 48, 60, 127, 220, 380 В). Укажите нужное.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
