Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 800 Вт; можно меньше или больше, примерно от 480 Вт до 1,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

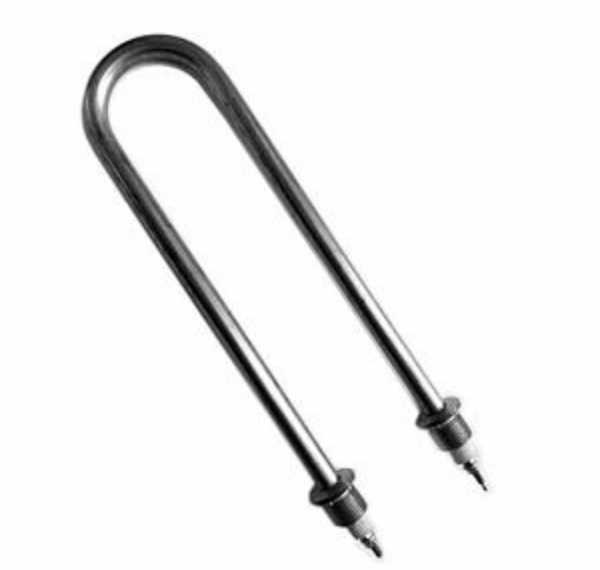

U-образный ТЭН: длина 600 мм, ширина 40 мм, мощность 0,8 кВт
В названии товара зафиксировано: U-образная форма, развернутая длина 600 мм, ширина 40 мм, мощность 0,8 кВт. Это описание общего контура нагревателя.
Для изготовления нужно больше данных: диаметр трубки, материал оболочки, напряжение, длина холодных зон, тип крепления, радиус изгиба. У производителей одиночные ТЭН делают с оболочкой диаметром от 6 до 25 мм и на стандартные напряжения 12-380 В. Без этих данных точный повтор невозможен.
Из названия берем только: U-образная форма, развернутая длина 600 мм, ширина 40 мм, мощность 0,8 кВт.
Крепление: штуцер, гайка, фланец и межосевое расстояние для ширины 40 мм
В названии нет типа крепления. У производителей U-образные ТЭН встречаются со штуцером, с гайкой, с фланцем или вообще без крепежа. Нужно указать, чем нагреватель будет закреплен в оборудовании.
Межосевое расстояние между осями двух ветвей U-образного ТЭН указывают отдельно. Ширина 40 мм в названии может быть как межосевым расстоянием, так и наружным габаритом. Уточните это при передаче эскиза.
- Штуцер: резьба, длина резьбы, диаметр.
- Гайка: размер резьбы, положение гайки по длине.
- Фланец: наружный диаметр, отверстия, межосевое расстояние отверстий.
- Без крепежа: достаточно посадочного размера.
Не совпадающее крепление не даст поставить нагреватель. Перемерьте посадочное место на оборудовании.
Форма и гибка: как передать радиус U-образного изгиба при ширине 40 мм
U-образная форма задается одним изгибом. Для повтора нужен радиус изгиба R в миллиметрах и точка отсчета: по оси трубки или по внутренней кромке. В каталогах изогнутых ТЭН указывают R и межосевое расстояние между ветвями.
Если старый нагреватель цел, обведите его контур на бумаге. Надпишите ширину 40 мм, расстояние между осями и радиус по внутренней или внешней стороне. У производителей на изогнутых ТЭН контактные стержни начинаются только на прямом участке, не ближе 20 мм от изгиба для труб диаметром 10-16 мм.
Радиус изгиба и точка отсчета: по оси, по внутренней или по внешней кромке. Без этого пункта U-образная форма может быть воспроизведена неверно.
Один изгиб U-образного ТЭН задает всю форму: длина ветвей и ширина 40 мм зависят от R.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развернутая длина 600 мм, холодные зоны, форма
- Гибкой рулеткой или мягкой проволокой повторите внешнюю линию трубки от одного вывода до другого. Так проверяется развернутая длина. В названии она указана как 600 мм, но на образце лучше перемерить.
- Холодные зоны укажите на эскизе: это негреющие участки у каждого вывода. На готовой трубке граница спирали снаружи не видна, поэтому снимите этот размер с чертежа или с маркировки, если она есть.
- Снимите форму после гибки: положите ТЭН на бумагу и обведите его. Отметьте ширину 40 мм, расстояние между осями и радиус изгиба.
- Добавьте размеры контактных стержней: общую длину стержня, длину выступающей части и резьбу, если она есть.
Для заказа по образцу достаточно самого старого ТЭН и фотографий с линейкой рядом. Делаем по чертежу, эскизу, образцу.
Что прислать для изготовления ТЭН по образцу
- Фото старого ТЭН целиком, с торца, сбоку, рядом линейка.
- Размеры: развернутая длина 600 мм, ширина 40 мм, диаметр трубки, длина холодных зон, длина контактных стержней.
- Крепление: штуцер, гайка, фланец, межосевое расстояние отверстий.
- Электрические данные: напряжение, мощность 0,8 кВт, рабочая среда.
- Эскиз от руки или чертеж; можно прислать сам образец.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу или образцу. Главное передать геометрию, крепление и рабочую среду.
Можно ли сделать на другое напряжение?
По заказу меняем напряжение. При этом нужно сохранить или согласовать мощность 0,8 кВт, длину 600 мм и ширину 40 мм.
Можно ли нержавейку?
По заказу меняем материал оболочки на нержавеющую сталь. Укажите среду и температуру нагрева, чтобы материал подошёл.
Можно ли поставить в другую среду?
По заказу меняем материал оболочки и электрические параметры под конкретную среду. Пришлите название среды, например вода, масло, воздух, и рабочую температуру.
