Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает для изготовления

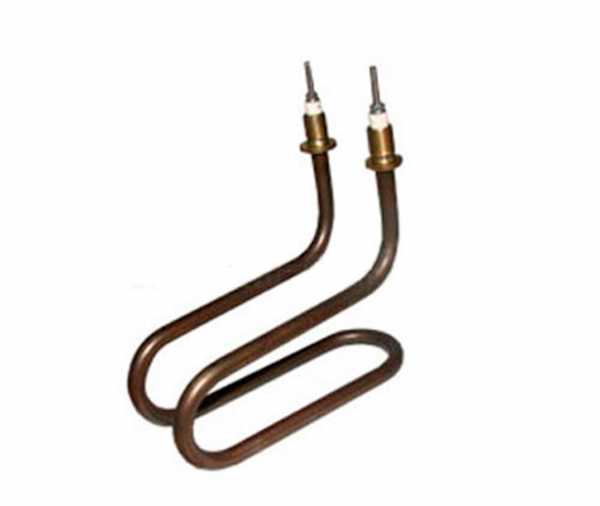

В названии товара указаны: модель дистиллятора (ДЭ-25СПБ, ДЭ-10СПБ), мощность 2,5 кВт и артикул ИЮТЕ 681817.107. Этого достаточно для идентификации в каталоге, но для изготовления нового ТЭН нужны все геометрические размеры и параметры, которых в названии нет. У производителей ТЭН маркируют по ГОСТ 13268-88, где кодируются длина, диаметр, холодные зоны, среда и напряжение. Здесь таких данных нет.
Чтобы сделать точную замену, необходимо снять со старого ТЭН: диаметр оболочки, развёрнутую длину, длину холодных зон, форму после гибки, тип крепления, материал оболочки и рабочее напряжение. Без этих параметров изготовление невозможно.
Среда и материал оболочки: вода, воздух, масло
По назначению (дистиллятор) среда нагрева - вода. В каталогах производителей для воды применяют оболочки из меди, латуни, нержавеющей стали или углеродистой стали (08КП) - выбор зависит от pH воды и требуемой удельной мощности. Для вашего ТЭН (2,5 кВт) материал не указан, поэтому его надо определить по старому образцу или по документации на дистиллятор.
- Вода (pH 5 - 9) - медь/латунь, нержавейка, углеродистая сталь.
- Воздух - оребрённые ТЭН из стали.
- Масло/жиры - углеродистая сталь.
Если старый ТЭН был медным, а вы хотите нержавейку - сообщите при заказе. По заказу меняем материал оболочки.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Извлеките старый ТЭН из дистиллятора, очистите от накипи и грязи.
- Измерьте развёрнутую длину - распрямите трубку (осторожно, не повредив) или сложите длины всех прямых участков и дуг по средней линии. У производителей допуск по длине до 1000 мм - ±2%, но не более 12 мм.
- Замерьте холодные зоны - расстояние от конца трубки до начала активной части (обычно до места, где начинается спираль). Холодные зоны обозначаются буквами A - H (A=40 мм, B=65 мм и т.д. по ГОСТ).
- Зарисуйте форму после гибки: все изгибы, расстояния между осями, радиусы гиба, ориентацию контактных стержней. Важно: конец контактного стержня должен находиться не менее 20 мм от начала изгиба (для диаметров 10 - 16 мм).
- Определите диаметр оболочки - измерьте штангенциркулем. Типовые диаметры: 6,5; 8; 8,5; 9,5; 10; 13; 16 мм.
Главная цифра раздела: развёрнутая длина - от 250 до 6300 мм (по ГОСТ). Для вашего ТЭН её нужно снять со старого.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
Крепление ТЭН в дистилляторе может быть:
- Резьбовой штуцер - измерьте диаметр резьбы (например, G1/2", G3/4") и длину резьбовой части.
- Гайка с прокладкой - укажите размер под ключ.
- Фланец - замерьте межосевое расстояние между отверстиями, диаметр отверстий и толщину фланца.
- Без крепления (вставной) - уточните способ фиксации.
Сделайте фото крепления с линейкой. Если крепление нестандартное - пришлите эскиз.
По заказу меняем тип крепления на подходящий к вашему дистиллятору.
Что прислать
Для изготовления точной копии ТЭН 2,5 кВт необходимо прислать:
- Старый ТЭН (целиком, если возможно) - мы снимем все размеры и повторим форму.
- Эскиз или чертёж с указанием: развёрнутой длины, холодных зон, диаметра, формы гибки, типа крепления, материала оболочки, напряжения.
- Фотографии - несколько снимков с разных сторон, обязательно с линейкой или рулеткой для масштаба.
- Напряжение - если неизвестно, укажите, от какой сети работает дистиллятор (220 В или 380 В). По ГОСТ номинальные напряжения: 12, 24, 36, 42, 48, 60, 127, 220, 380 В.
- Предпочтения по материалу - если хотите изменить (например, нержавейка вместо меди), сообщите.
Делаем по чертежу, эскизу, образцу. По заказу меняем материал, напряжение, тип крепления.
Где применяют такие нагреватели
Такие нагреватели ставят в судовые опреснители (дистилляторы питьевой воды), накопительные водонагреватели и стиральные машины. В судовом опреснителе нагреватель размещается в камере нагрева дистиллятора, где исходная вода доводится до испарения. В накопительном водонагревателе он устанавливается в баке через боковой или нижний фланец, рядом с магниевым анодом. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли на другое напряжение?
Делаем по чертежу, эскизу, образцу. По заказу меняем напряжение под вашу сеть, при этом мощность останется 2,5 кВт, если не указано иное.
Можно ли нержавейку?
Да, по заказу меняем материал оболочки на нержавеющую сталь, но нужно уточнить совместимость с водой и требуемую удельную мощность.
Можно ли сделать по старому образцу без маркировки?
Да, мы делаем по образцу. Пришлите старый ТЭН или его подробные фото с размерами - изготовим точную копию.
Как измерить развёрнутую длину?
Разверните трубку (осторожно, не повредив) или сложите длины всех прямых участков и дуг по средней линии. Если ТЭН неразборный, можно измерить по контуру гибким метром.
