Что измерить для патронного ТЭН
- Диаметр отверстия в плите или форме (штангенциркулем, до сотых)
- Глубину отверстия и длину старого ТЭН
- Как выходят выводы: прямо, под углом, в металлорукаве
- Мощность и напряжение с шильдика или паспорта
Посадка ТЭНП 4,0-6,0 в отверстие
Патронный ТЭН передаёт тепло металлу через стенку отверстия. Для эффективного контакта важны точность посадки и состояние поверхностей. H7 задаёт допуск отверстия, но сам по себе не определяет подходящий зазор: нужно знать фактический размер корпуса нагревателя.
Большой зазор ухудшает тепловой контакт и затрудняет передачу тепла от ТЭН к плите. Посадочный размер фрагмента 4,0-6,0 в обозначении следует сверить с чертежом, не принимая его автоматически за диаметр корпуса.
Не подбирайте отверстие только по маркировке H7: сначала уточните номинальный размер посадки.
Если обозначения 4,0-6,0 недостаточно: 3 замера
Снимите данные с отверстия и старого нагревателя в трёх группах:
- Диаметр отверстия.
- Глубина отверстия до упора.

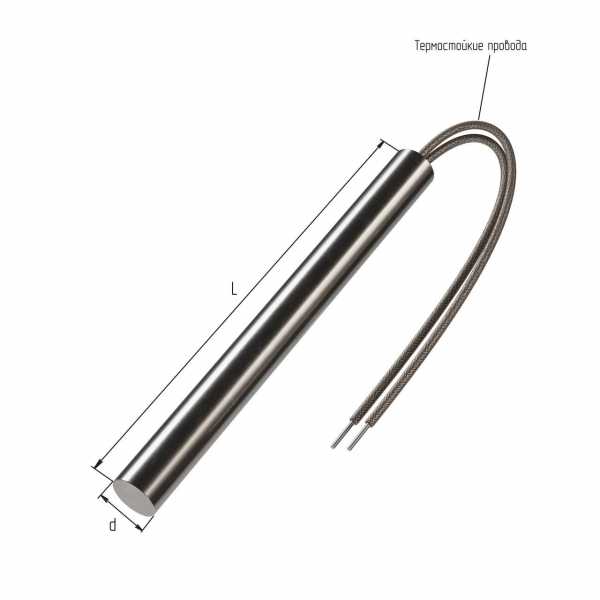

- Размеры старого ТЭН: диаметр корпуса и длина корпуса.
Если старого нагревателя нет, приложите чертёж или эскиз посадочного места.
Пришлите размеры или фото старого нагревателя, посчитаем под вашу задачу.
Оставить заявкуВыводы и холодная зона у ТЭН L110
По обозначению L110 нельзя определить, где именно выходят провода. Уточните их направление и расположение относительно горячей плиты: выводы не должны мешать монтажу или попадать в зону, для которой они не предназначены.
В каталогах других производителей для патронных ТЭН указывают необогреваемые участки у выводов и глухого торца. Их длину для этого изделия по названию определить нельзя.
Выводы и холодную зону сверяйте с фактической глубиной посадки и расположением горячей части плиты.
Где применяют патронные ТЭН мощностью 0,1 кВт
Патронные нагреватели устанавливают в металлические детали с отверстиями для нагрева контактным способом. Типовые области применения:
- Пресс-формы и металлические плиты;
- Плиты для горячего тиснения и вулканизации;
- Нагревательные элементы оборудования для запайки;
- Нагревательные зеркала для сварки профиля.
Что прислать для повтора ТЭН 100W
Чтобы повторить именно этот нагреватель, приложите чертёж, эскиз или образец. Если размеры не расшифровываются однозначно, добавьте замеры из предыдущего раздела, фото маркировки и сведения о расположении выводов. Напряжение питания укажите отдельно.
Делаем по чертежу, эскизу, образцу. По заказу меняем исполнение.
Вопросы
Можно ли сделать ТЭН со встроенной термопарой?
В этой маркировке наличие термопары не указано. Возможность такого исполнения нужно согласовать отдельно по чертежу.
Почему патронный ТЭН перегорает у выводов?
Причину нельзя определить только по месту отказа. Проверьте посадку, положение холодной зоны и условия нагрева выводной части.
Можно ли подключить его к 380 В при том же диаметре?
Диаметр не определяет допустимое напряжение. В каталогах встречаются разные варианты питания, но напряжение конкретного ТЭН нужно подтвердить отдельно.
Можно ли убрать выводы в металлорукав?
Такое решение нужно проверить по условиям монтажа и нагрева. Уточните его при заказе и покажите расположение выводов на эскизе.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
