Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,4 кВт; можно меньше или больше, примерно от 1,4 кВт до 3,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что скрывается в названии и что нужно для заказа

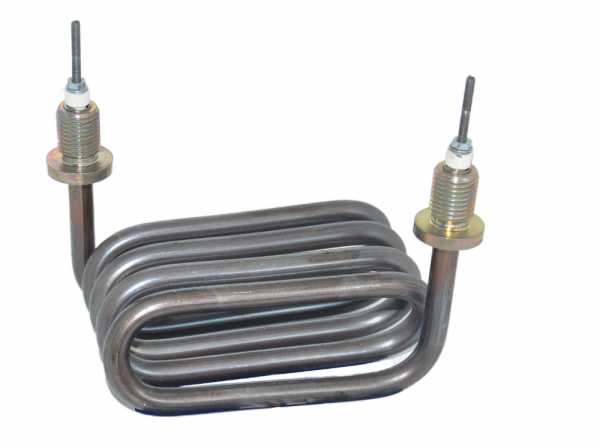

Из названия «ТЭН для дистиллятора АЭ 10 2.4 кВт 125.06.000 нерж» ясно: мощность 2,4 кВт, материал - нержавеющая сталь, назначение - дистиллятор. Артикул 125.06.000.
Для изготовления нужны геометрические параметры: развёрнутая длина, диаметр трубки, длина холодных зон, форма гибки и тип крепления.
Как снять размеры со старого ТЭН
- Развёрнутая длина. Выпрямите старый ТЭН или измерьте по контуру гибкой лентой, суммируя прямые участки и дуги.
- Холодные зоны. Длина прямых участков от конца трубки до начала гиба. У производителей длина холодной зоны кодируется буквой (A, B, C... по ГОСТ 13268-88).
- Форма после гибки. Зарисуйте форму от руки, проставьте расстояния между осями и радиусы изгибов. Сфотографируйте на фоне линейки.
Форма и гибка: как передать форму и радиус
Форму можно передать эскизом с размерами, фотографией с линейкой в двух проекциях или готовым чертежом. Главное: указать радиусы изгиба и межосевые расстояния параллельных участков.
Делаем по чертежу, эскизу, образцу. Для сложных форм лучше всего подходит выпрямленный старый ТЭН.
Конец контактного стержня должен находиться только на прямом участке, минимум в 20 мм от изгиба.
Крепление: штуцер, гайка, фланец, межосевое
Тип крепления зависит от конструкции бака. Это может быть резьбовой штуцер, прижимная гайка или фланец. Для штуцера укажите диаметр резьбы (например, G1/2, M14). Для фланца укажите межосевое расстояние отверстий.
По заказу меняем тип крепления и резьбу под ваше оборудование.
Что прислать
- Старый ТЭН (образец): самый точный способ.
- Эскиз от руки с размерами.
- Чертёж с указанием всех параметров.
- Фотографии с линейкой.
Где применяют такие нагреватели
Такие нагреватели ставят в судовые опреснители (дистилляторы питьевой воды), где они устанавливаются в камере нагрева дистиллятора для доведения исходной воды до испарения. Также нагреватели этого типа используются в накопительных водонагревателях (бойлерах), где монтируются в бак через боковой или нижний фланец либо через резьбовую втулку.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли заказать ТЭН из нержавейки?
В названии вашего ТЭН указана нержавеющая сталь. В каталогах у производителей нержавейка применяется для агрессивных сред и нагрева воды.
Как измерить развёрнутую длину?
Развёрнутая длина - это длина трубки, если её выпрямить. Измерьте строительной рулеткой по внешнему контуру изгибов, не натягивая сильно.
Можно ли сделать на другое напряжение?
Да, по заказу меняем напряжение. Укажите нужное (220 В, 380 В). Мощность 2,4 кВт может быть изменена под вашу задачу.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера. Укажите нужный стандарт (G1/2, G3/4 и т.д.).
